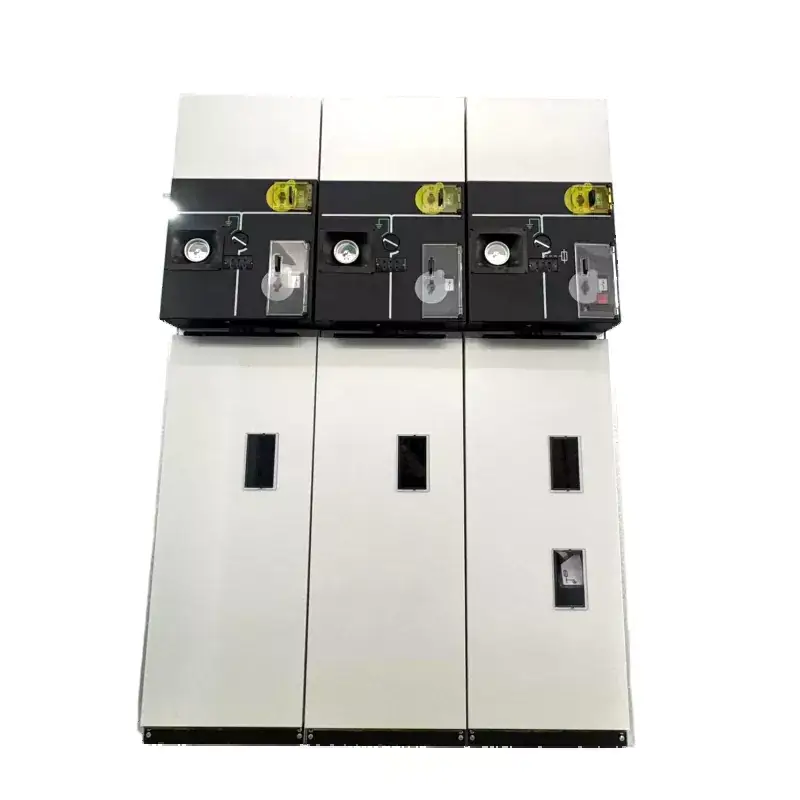

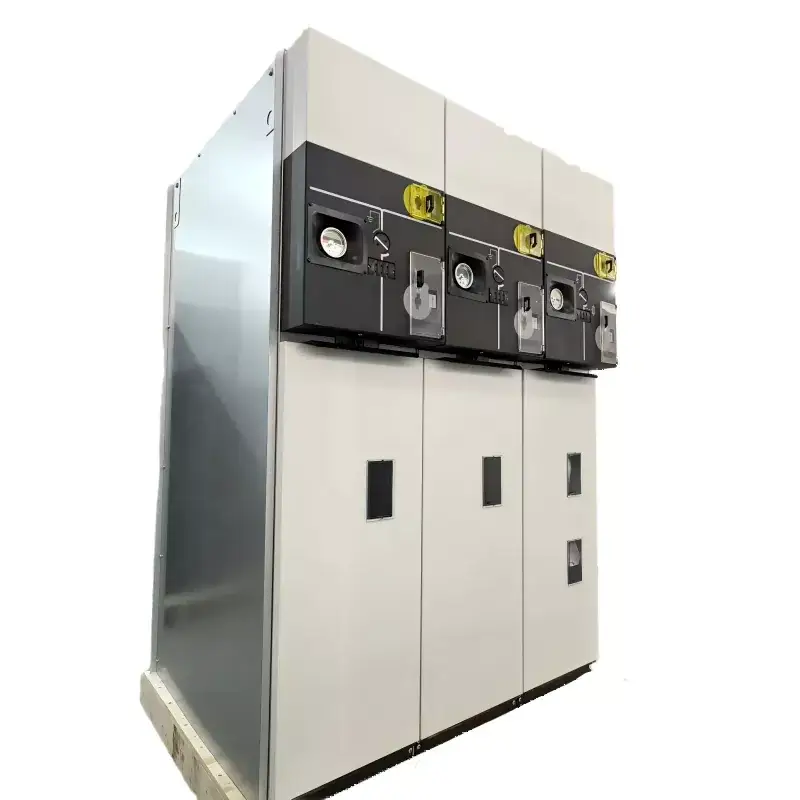

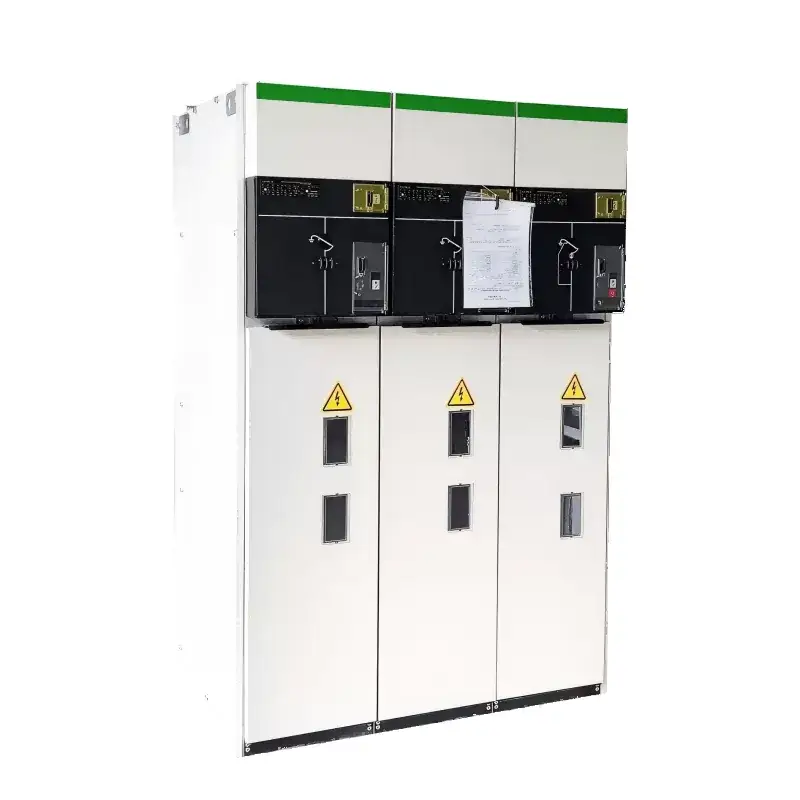

SM6 SF6 Gas isolatuta dagoen RMU metalezko etengailu trinkoa

LGSM6 SF6 Gas Insulated Compact RMU Metal Enclosed Switchgear-ek SF6 gasa erabiltzen du euskarri isolatzaile gisa, eta abantailak eskaintzen ditu, hala nola egitura trinkoa, mantentzerik gabeko funtzionamendua eta fidagarritasun handia. Lugaok I+G teknologia aurreratua eta ekoizpen-lerro guztiz automatizatuak ditu, produktuaren kalitate handia bermatuz. LGSM6 Asiako hego-ekialdera, Europara eta beste eskualde batzuetara esportatu da, eta urteko salmentak 5.000 unitatetik gorakoak izan dira. Inbentario nahikoa mantentzen da entrega azkarra laguntzeko.

Bidali kontsulta

Produktuaren Deskribapena

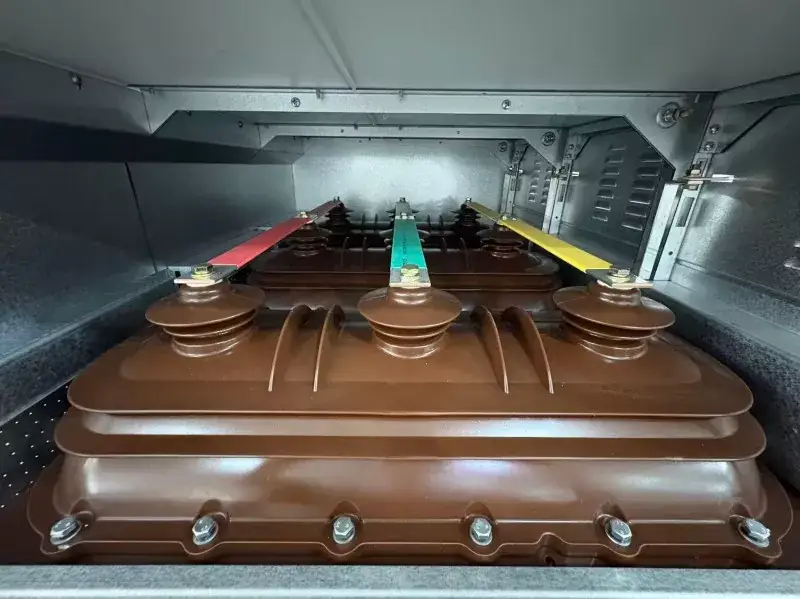

SM6 SF6 Gas isolatutako RMU metalezko konmutagailu trinkoa etengailu hau da, badakizu, SF6 gasarekin eta metalarekin isolatuta dagoen RMU trinkoa. Mota berriagoa da, SF6 karga-etengailu bat erabiltzen duena aldatzeko zati nagusi gisa. Barruan, etengailua, karga-etengailua eta deskonektorea bezalako gauza garrantzitsuak zigilatzen ditu SF6 gas horrekin betetako altzairu herdoilgaitzezko kutxa batean. Konfigurazio honek modu fidagarrian funtzionatzen du eta jendea seguru mantentzen du, gainera, ez du inolako mantentze-lanik behar. Hori da atal hoberenetako bat. Berarekin busbar zabalgarriak hauta ditzakezu, eta horrek nahi duzun moduan konbina ditzakezu modulartasun osoa lortzeko. Barra horiek zabaltzen dira, baina isolatuta eta babestuta geratzen dira. Tamaina txikiak dira, malgutasunez funtzionatzen dute, elkarlotura ona dute, beraz, ez da ezer gertatzen, eta instalatzea nahiko erraza da. Orokorrean, leku asko aurrezten laguntzen du banaketa geletan edo transformazio-azpiestazioetan, esaterako. Egoera ezberdinetara eta erabiltzaileek behar dutena egokitzen da.

Parametro tekniko nagusiak

Ez.	Elementua		Unitatea	Parametroak
1	Tentsio nominala		kV	12	24	36	40.5
2	Korronte nominatua		A	630/1250
3	Maiztasun baloratua		Hz	50/60
4	1 minutuko potentzia-maiztasuna jasateko tentsioa	Balio osoa	kV	42	55	80	95
		Eten puntua		48	65	95	110
5	Tximistaren bulkada jasateko tentsioa	Balio osoa	kV	75	125/150	170	95
		Eten puntua		85	150/160	185	215
6	Iraupen laburreko korronte baloratua	Zirkuitu Nagusia	kA	25/2s
		Lurreratze zirkuitua		25/2s
7	Gain-jasateko korronte nominatua		kA	63			50
8	Transferentzia-korronte nominatua		A	1300~1700
9	Karga nominala Itxiera hausteko korrontea		A	630
10	Kablea Kargatzeko Haustura-korrontea		A	50/10
11	Deskargatu gabeko Transformadorea Haustura Korrontea		A	20
12	Kablea Kargatzen Lurraren Matxura Hausteko Korrontea		A	100			80
13	Zirkuitu Laburreko Eten Korronte Nazionatua		kA	20
14	Zirkuitu Laburreko Ixteko Korronte Nazionatua		kA	63			50
15	Babes Klasea			IP3X
16	Karga etengailuaren bizitza		Denbora	5000
17	Lurreratze Switch Life		Denbora	5000

Eskema-diagrama tipikoa:

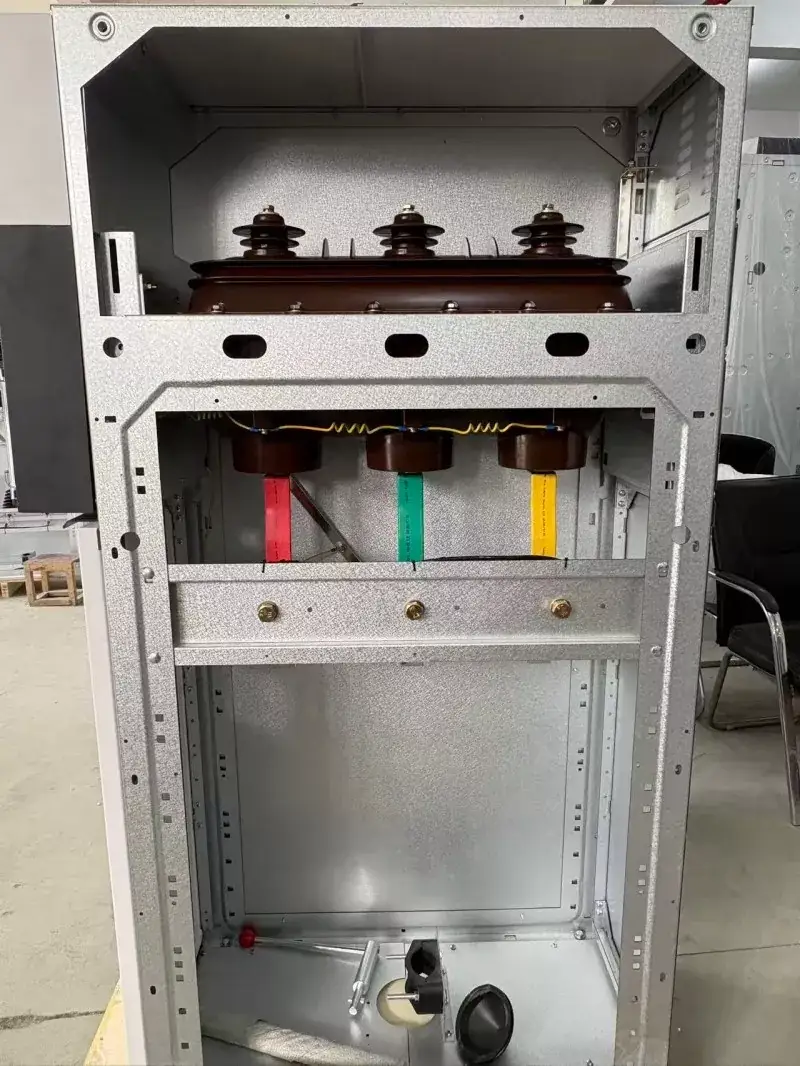

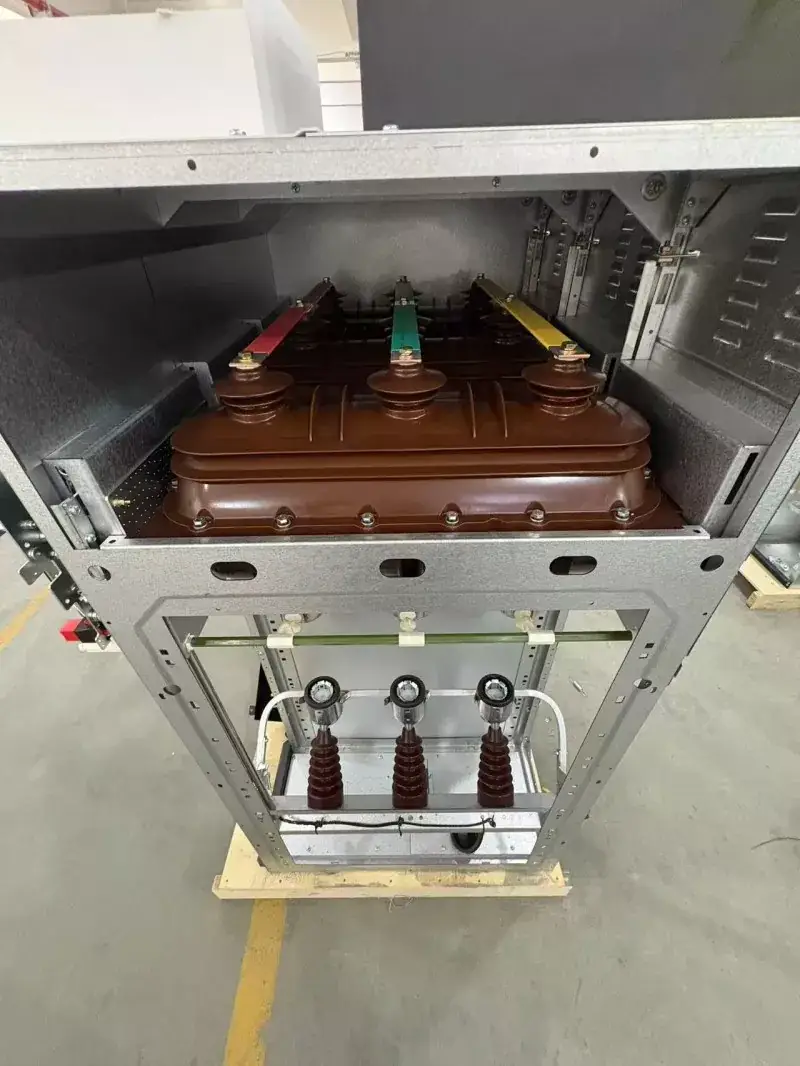

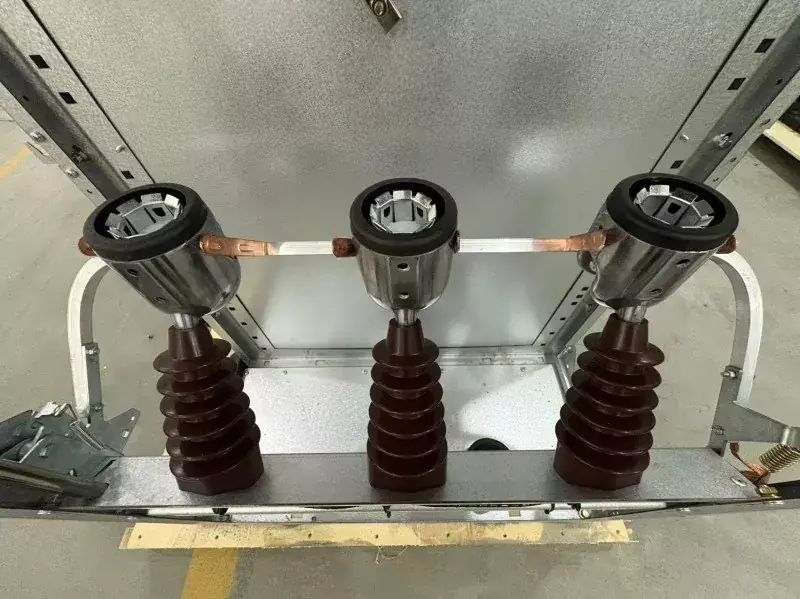

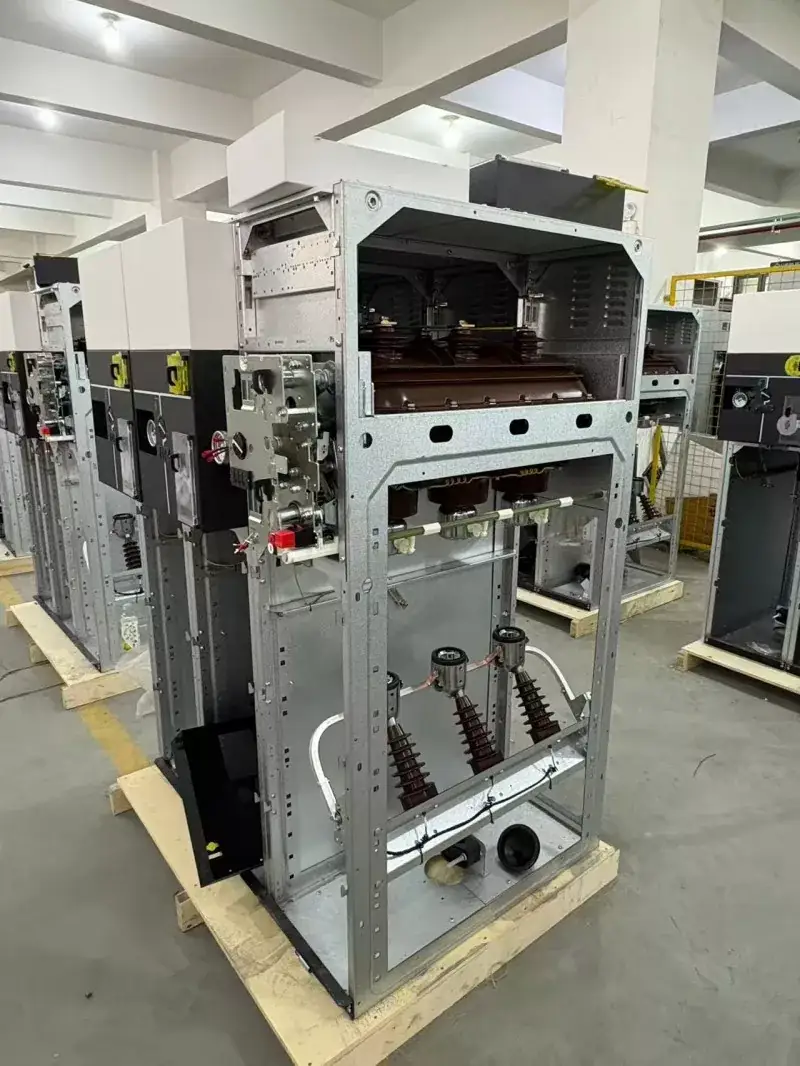

Fabrikako filmaketa:

Zergatik aukeratu LGSM6 RMU

1. Guztiz zigilatutako diseinua: SM6 SF6 Gas isolatutako RMU metalezko etengailu trinkoaren gas ganbera laser bidez soldatzen da zigilatzeko errendimendu fidagarria bermatzeko. SF6 gasaren isolamendu- eta arku-itzaltze-propietate bikainak erabiliz, fase-fase eta fase-lurraren isolamendu distantziak nabarmen laburtzen dira, eta gasaren presio baxuak tenperatura-aldaketekiko sentikortasunik ez du egiten.

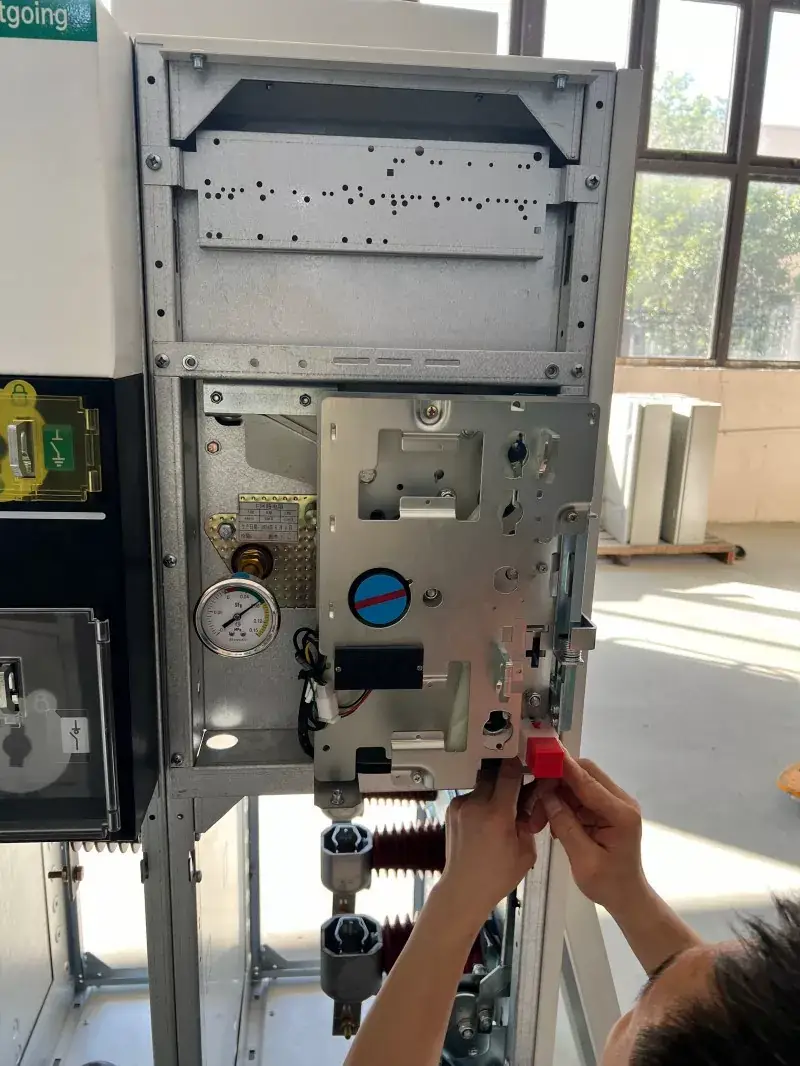

2. Hiru posizioko etengailuaren diseinua: karga/deskonexio-etengailu honek hiru posizio integratzen ditu: itxia, irekia eta lurrarekin. Kontaktu birakari mugikorren diseinuak funtzionamendu sinple eta intuitiboa eskaintzen du, eta eten-puntuaren ikusgarritasuna argi ikusten da behaketa leihotik, mantentze-laneko segurtasun baldintzak betez. Hiru posizioen arteko blokeo mekaniko integralak funtzionamendu okerraren aukera ezabatzen du.

3. Modulartasun eta hedagarritasun handia: moduluak modu arbitrarioan konbinatu eta zabaldu daitezke solido-isolatutako busbarren edo konektore dedikatuen bidez, terminal-lerro soiletarako egokiak baita eraztun sareko elikatze-sistema konplexuetarako ere. Unitate guztiek funtzionamendu elektrikorako eta automatizaziorako interfaze erreserbatuak dituzte.

4. Babesteko balorazio ultra-altua: armairuaren itxitura osoak IP3X edo IP4X babes kalifikazioa lortzen du. Interblokeatzeko gailu mekaniko integral batez hornituta, langileen eta ekipoen segurtasuna bermatzen du. Armairua presio arintzeko kanal batekin hornituta dago presioa modu zehatz batean askatzeko.

Maiz egiten diren galderak

• SM6 SF6 Gas isolatutako RMU metalezko konmutagailu trinkoek ohiko mantentze-lanak behar al dituzte?

Ez. Pieza biziak guztiak SF6 gasez betetako altzairu herdoilgaitzezko ganbera baten barruan zigilatzen direnez, kanpoko kutsatzaileetatik, hezetasunetik eta oxidaziotik guztiz isolatuta daude. Ohiko funtzionamenduak kontrol-kutxaren mugimendu mekanikoak eta tresnaren irakurketak behar bezala funtzionatzen dituen egiaztatzea baino ez du eskatzen.

•Ba al dago leku nahikorik kable-konexioetarako? Instalazioa erraza al da?

Lugaok kableen konpartimenduaren diseinua optimizatu du, kableen konexioetarako leku zabala eskainiz, kableen amaierak fabrikatzea eta lurrerako hariak instalatzea erraztuz.

•Zenbat irauten da produktuaren iraupena?

Funtzionamendu-baldintza normaletan, produktuak diseinatutako zerbitzu-bizitza, oro har, 30 urtekoa da. Altzairu herdoilgaitzezko gas-kutxek korrosioarekiko erresistentzia handia dute, eta etengailu nagusiaren bizitza mekanikoa (adibidez, karga-etengailua) normalean 5.000 ziklo baino gehiago irits daiteke.

•Zure enpresak stockak al ditu eskuragarri? Zein da entrega-denbora?

Ohiko eskaerak gutxi gorabehera 15 lanegunetan bidal daitezke. Soluzio pertsonalizatu bereziek (adibidez, korronte handia, tentsio ez estandarra) 15-30 egun behar dituzte, oro har.
