Tentsio ertaineko SF6 Erabat Isolatua Eraztun Elektrikoa Zigilatua Unitate Nagusia Konmutagailu trinkoa

Tentsio ertaineko SF6 guztiz isolatua eta itxitako eraztun elektrikoa Unitate nagusiko etengailu trinko hau Lugaoren produktu enblematikoena da. Erabat zigilatu eta mantentzerik gabeko diseinua du, mundu osoko 12kV, 24kV eta 36kV-ko sare elektrikoetarako potentzia banaketa eskain dezake. Eraztun-unitate nagusi honek nazioarteko ziurtagiriak ere betetzen ditu, hala nola CE, ISO eta IEC. Konmutagailu elektrikoen hornitzaile profesional gisa, Lugao-ren SF6 isolatutako etengailuak erabat isolatzen ditu goi-tentsioko osagai guztiak kanpoko ingurunetik. Bere metalez itxitako egiturak baldintza zorrotzenetan funtzionamendu segurua bermatzen du, lurpeko azpiestazioetatik hasi eta kostaldeko instalazioetaraino.

Parametro tekniko nagusiak

Eskema-diagrama tipikoa:

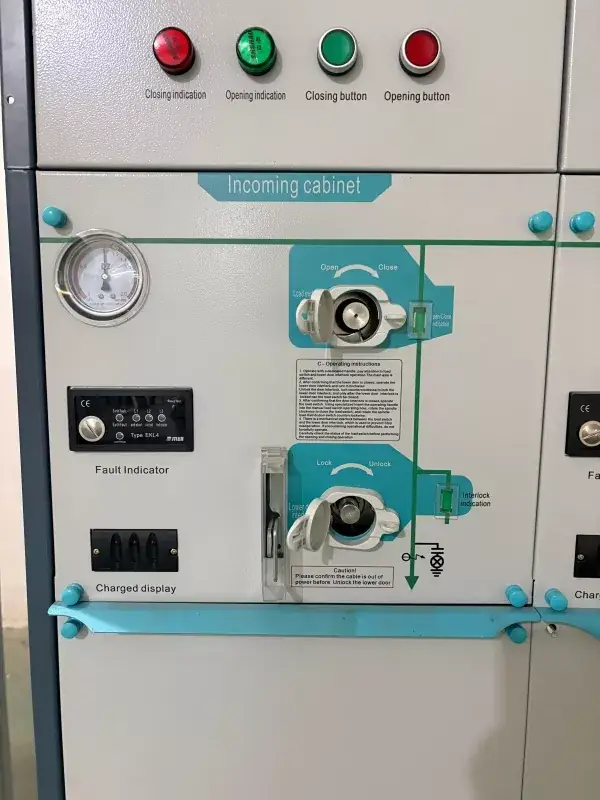

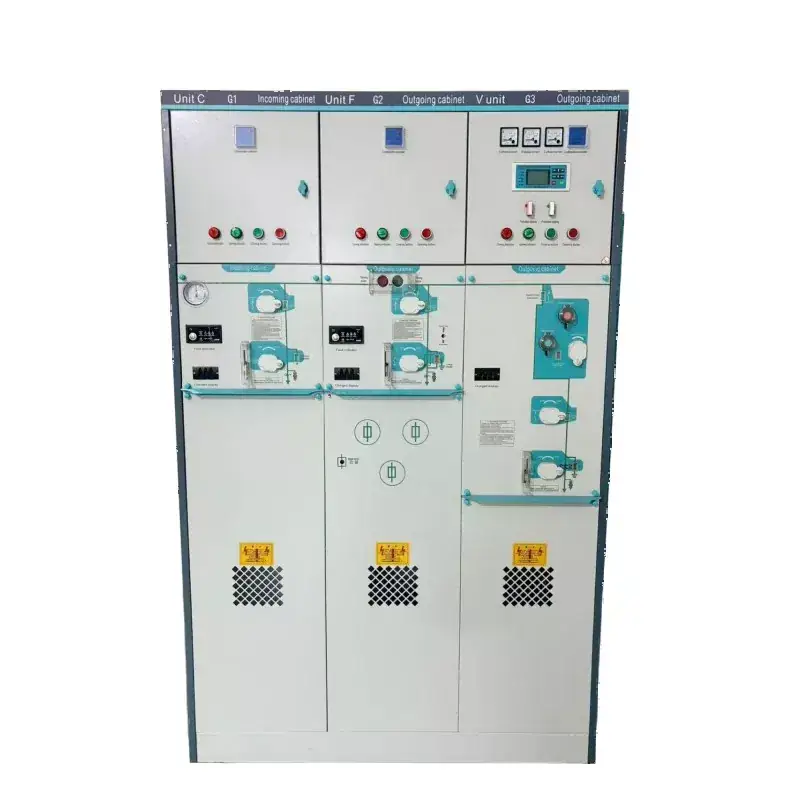

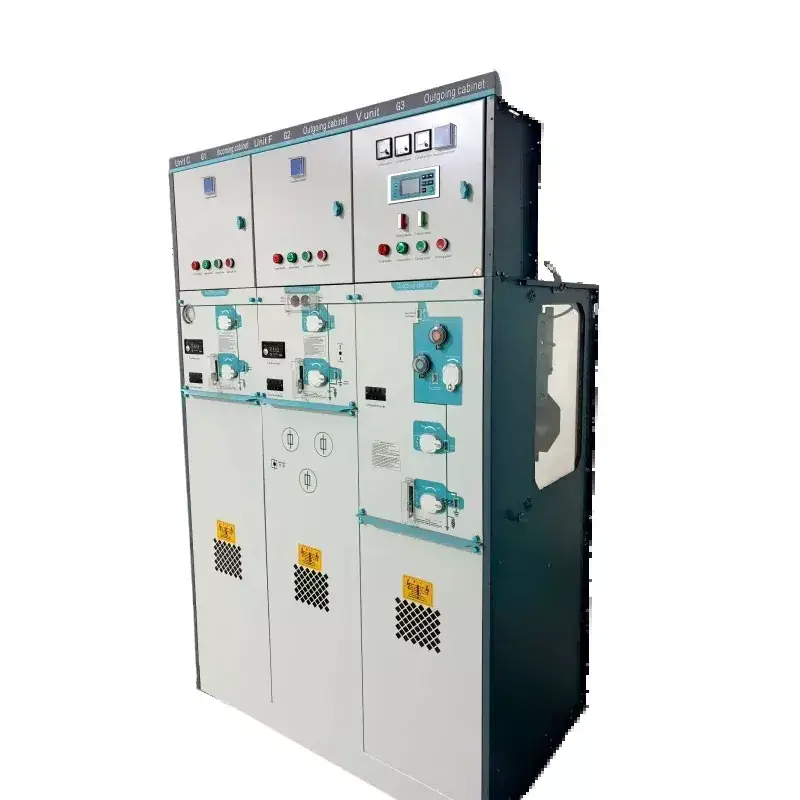

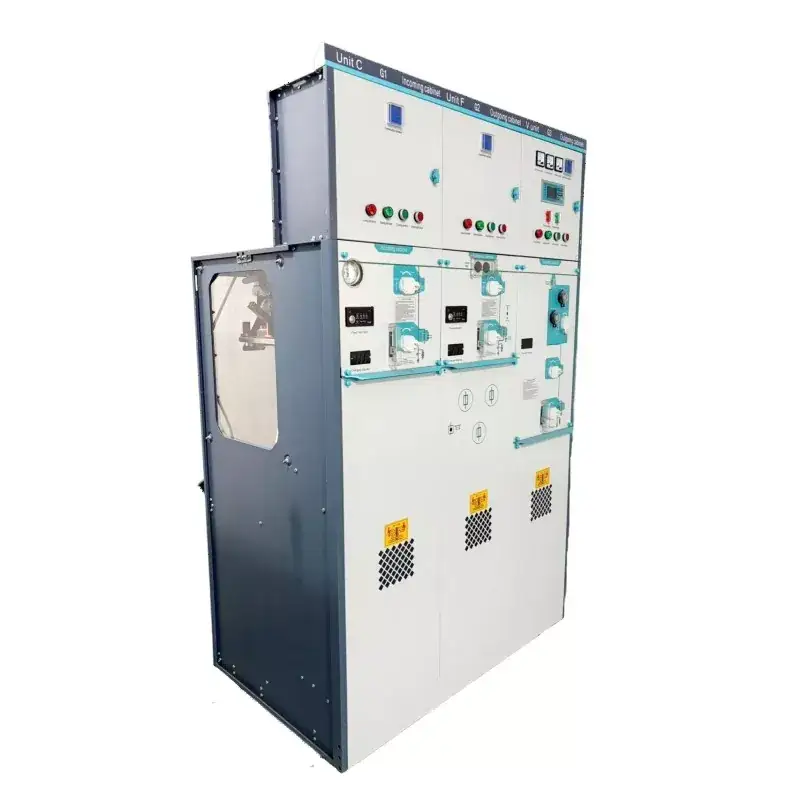

Produktuaren xehetasunak:

Zerk egiten du eraztun-unitate nagusi hau berezia?

1. Egiazko Isolamendu Osoaren Diseinua

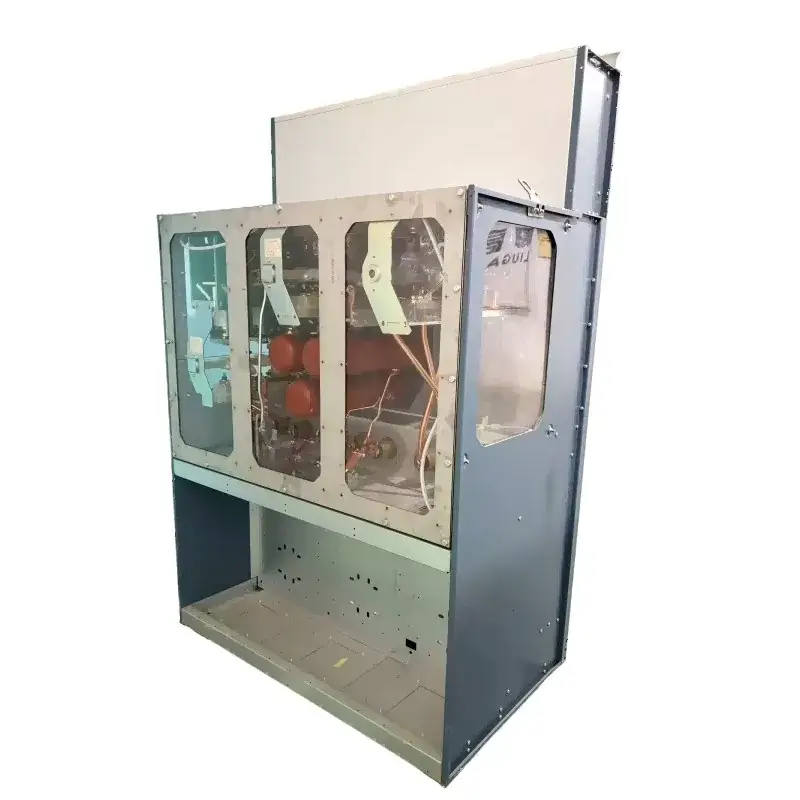

Airearekin isolatutako etengailu tradizionalak ez bezala, Lugao-ren Tentsio Ertaineko SF6 Erabat Isolatua Eraztun Elektrikoa Unitate Nagusia Etengailu trinkoa laser bidez soldatutako teknologia erabiliz fabrikatzen dira guztiz itxita dagoen altzairu herdoilgaitzezko depositu batean. Zuzeneko osagai guztiak —karga-etengailuak, hutseko etengailuak, lurrerako etengailuak eta barra nagusiak barne— SF6 gasarekin erabat zigilatzen dira. Gasez isolatutako etengailu honek babes maila altua du, ingurune gogorrei guztiz erresistentea, hala nola hezetasuna eta kondentsazioa, hautsa eta aireko kutsatzaileak.

2. Diseinu trinkoa, tamaina txikia eta bikaina: kommutagailu trinko honek zoruko lekua nabarmen murrizten du. Bere diseinu modularrak hainbat konfigurazio aukera ahalbidetzen ditu, aztarna txikia mantenduz, lurpeko elektrizitatea banatzeko sareetarako, azpiestazio trinkoetarako eta espazio-mugarik gabeko industria-instalazioetarako egokia da.

3. Mantentzerik gabeko funtzionamendua: guztiz itxitako kommutagailu honek tentsio handiko osagaien ohiko mantentze-lanak ezabatzen ditu. Hori dela eta, SF6z isolatutako etengailu honek ez du gas-berritzerik behar bere diseinuaren 30 urteko bizitzan zehar.

Eskuragarri dauden konfigurazioak

Tentsio ertaineko SF6 Erabat Isolatuta Eraztun Elektrikoa Unitate Nagusia Kommutagailu trinko honek hainbat modulu funtzional hartzen ditu aplikazio-eskakizun askori erantzuteko, bezeroen behar espezifikoetan oinarritutako konfigurazio malgua ahalbidetuz:

1.  C modulua - Karga-etengailu-unitatea

   Hiru posizioko karga-etengailu bat dauka (make-break-earth)

   Transformadoreen babeserako eta kableen aldatzeko eragiketetarako diseinatua

   Atseden-posizioa behaketa-leiho integratuaren bidez ikusten da

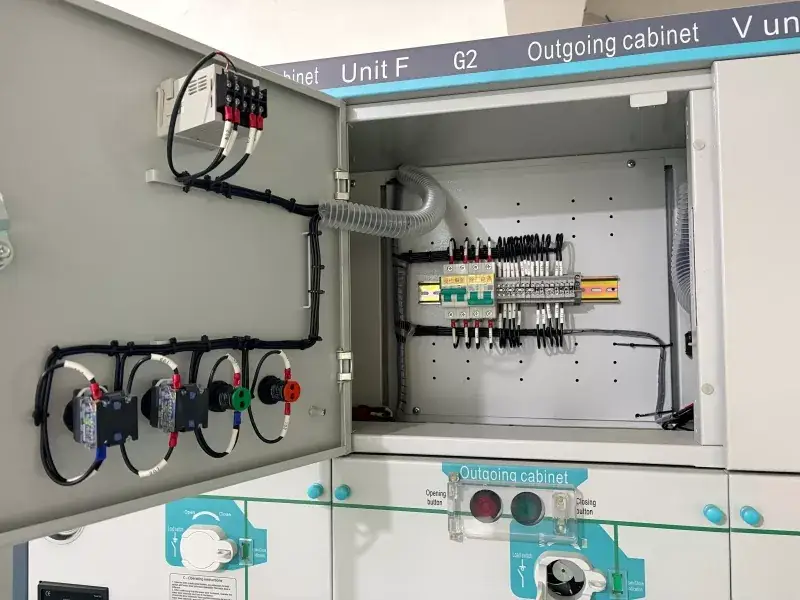

2. F Modulua - LBS-Fuse Konbinazio Unitatea

   Karga-etengailu bat integratzen du fusibleetan oinarritutako babesarekin

   Trifasearen funtzionaltasuna ematen du abiarazte-pin mekanismo baten bidez

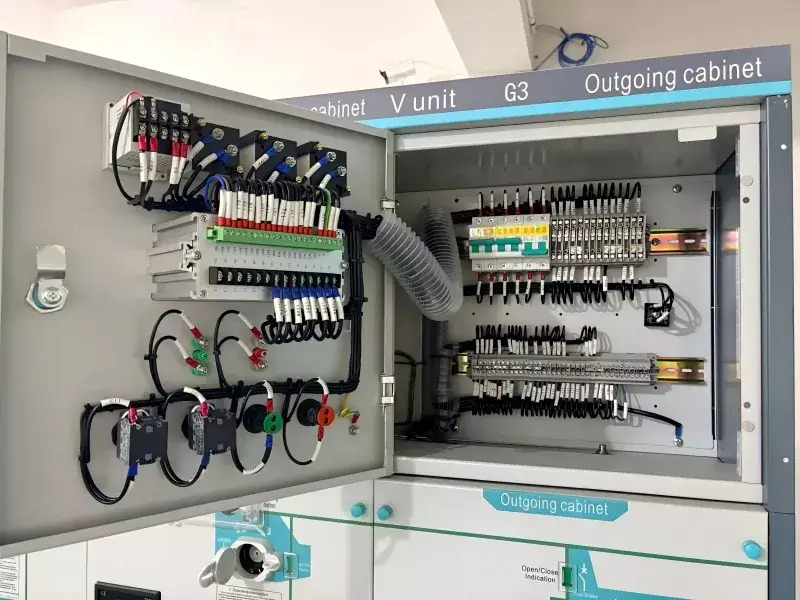

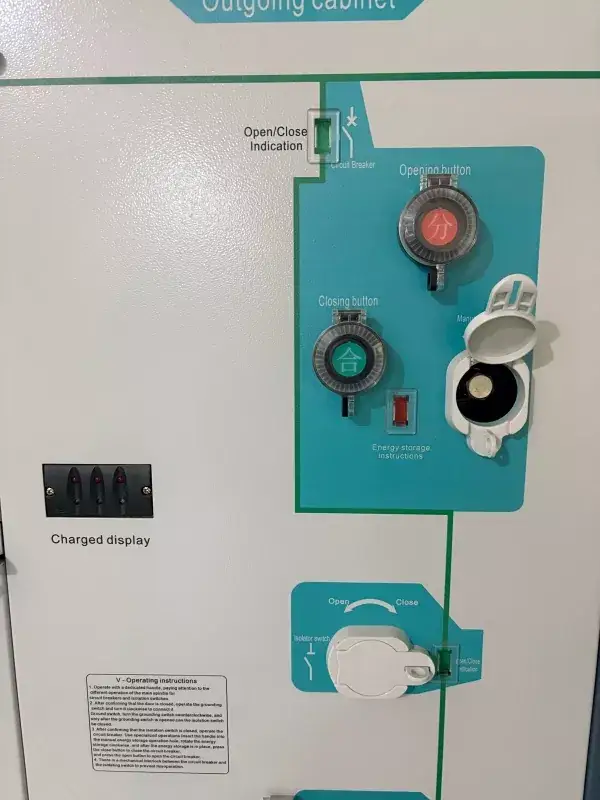

3. V Modulua - Hutseko Etengailu Unitatea

   Hutseko etengailu bat erabiltzen du kableak eta transformadoreak babesteko

   Maiz aldatzeko eragiketak behar dituzten aplikazioetarako egokia

   Aukerako babes-errele integratua onartzen du

4. D Modulua - Zuzeneko Kable Konexioa

   Kable bidezko konexio zuzena eskaintzen du inolako etengailurik gabe

   Kommutatutako elikadura edo busbar igogailuen aplikazioetarako zuzenduta dago

5. M Modulua – Neurketa Unitatea

   Tentsio eta korronte transformadoreez hornituta, neurketa egiteko

Tresneria muntatzeko probako terminalak eta interfazeak barne hartzen ditu

Maiz egiten diren galderak (FAQ)

1. galdera: Zer da eraztun-unitate nagusia?

1. Erantzuna: Tentsio Ertaineko SF6 Erabat Isolatua Eraztun Elektrikoa Unitate Nagusia Konmutagailu trinkoa gasez isolatutako etengailu trinkoa da, 12kV, 24kV eta 36kV-ko potentzia banatzeko egokia. Eraztun-unitate nagusiak SF6 gasa duen altzairu herdoilgaitzezko depositu bat erabiltzen du, tentsio handiko osagai guztiak isolatzen dituena, karga-etengailuak eta hutseko etengailuak barne.

2. galdera: Zer konfigurazio daude eskuragarri eraztun-unitate nagusi honetarako?

2. erantzuna: kommutagailu trinko honek konfigurazio modularrak eskaintzen ditu:

C modulua: kablea eta transformadoreak aldatzeko karga etengailu-unitatea

F modulua: Transformadoreen babeserako karga etengailu-fusible konbinazioa

V. modulua: hutseko etengailua maiz funtzionatzeko

D modulua: kable bidezko konexio zuzena etengailurik gabeko elikadurarako

M modulua: tentsio eta korronte transformadoreekin neurtzeko unitatea

3. galdera: Eraztun unitate nagusi hau zabaldu al daiteke etorkizunean?

3. Erantzuna: Bai, eraztun-unitate nagusiko modulu osagarriak gasez isolatutako busbar-konektoreen bidez konekta daitezke.

4. galdera: Zer segurtasun-eginbide sartzen dira?

4. erantzuna: Blokeo mekanikoak, Barne-arkuaren sailkapena, Presioa askatzea, Lurreratze etengailua.

5. galdera: Zein da entrega-denbora?

5. erantzuna: konfigurazio estandarrak stock daude; pertsonalizatutako modeloek 20 egun behar dituzte gutxi gorabehera. Premiazko beharretarako, mesedez kontsultatu
