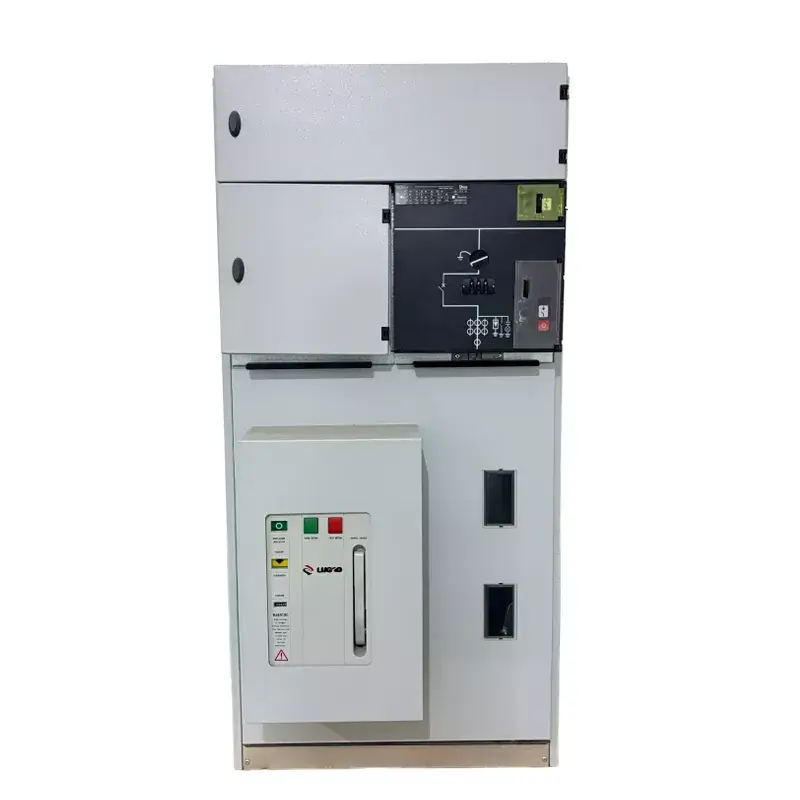

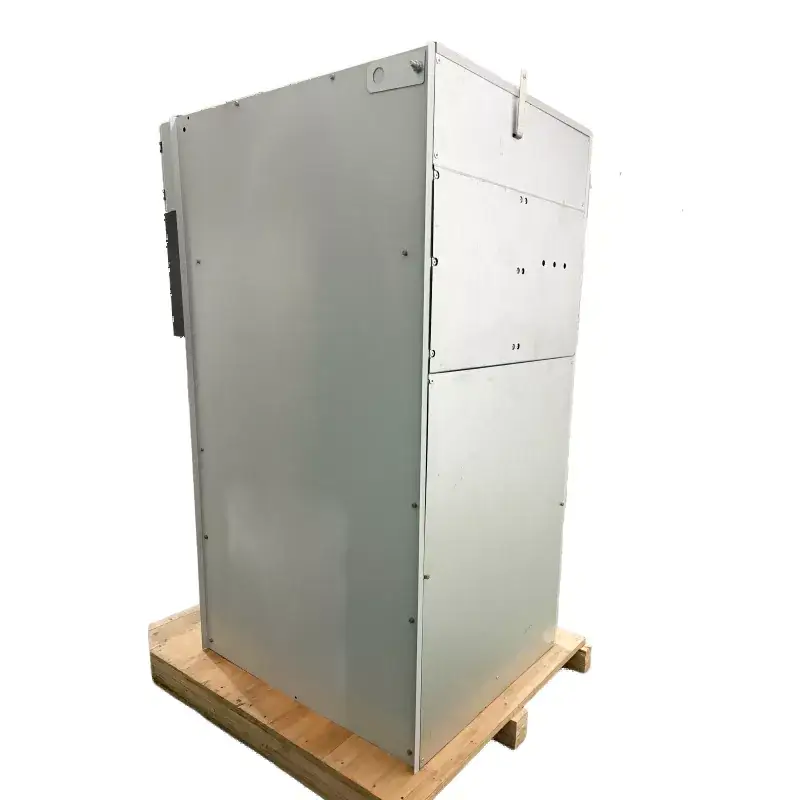

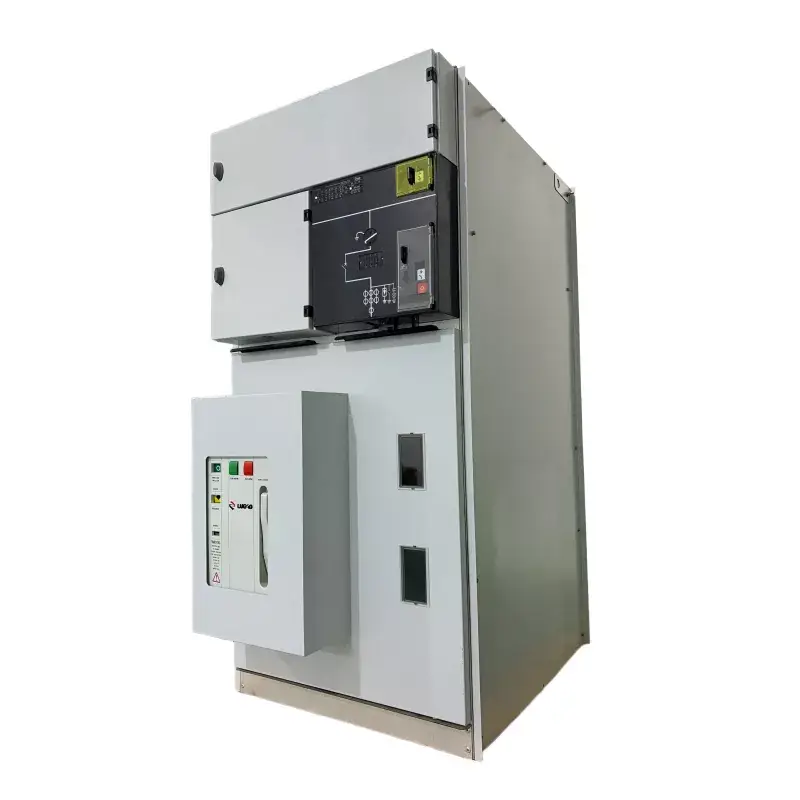

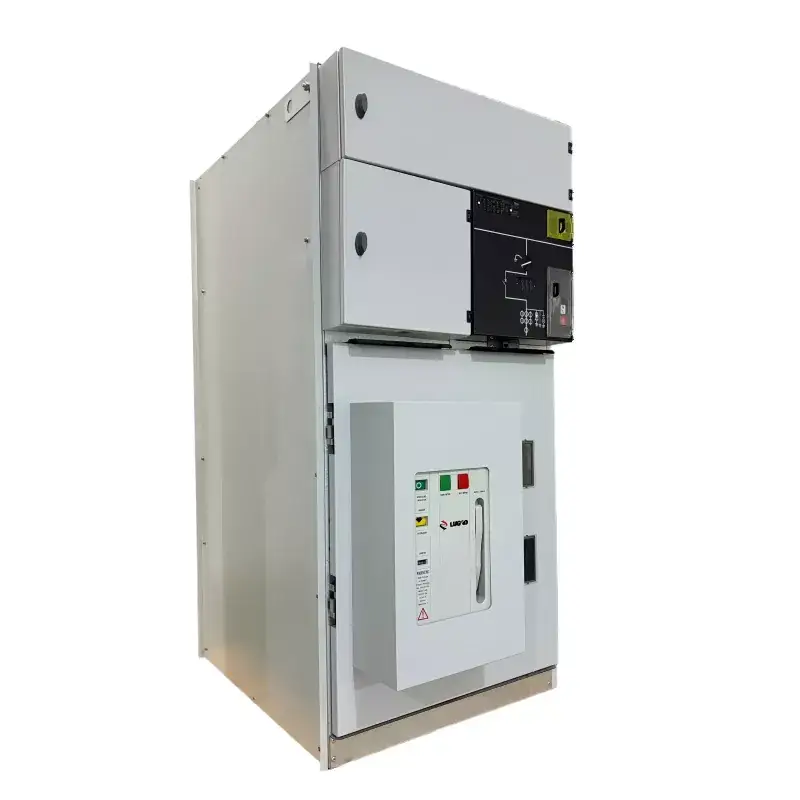

SM6 Barruko Gas Isolatutako Eraztun Unitate Nagusiko Switchgear Panela VCBrekin

VCBdun LGSM6 Barruko Gas Isolatutako Eraztun-Unitate Nagusiko Switchgear Panela airea isolatzaile gisa erabiltzen duen eraztun-unitate nagusia da eta errendimendu handiko hutseko etengailu (VCB) batekin hornituta dago. Tentsio nominalak 10kV, 12kV eta 24kV hartzen ditu. Euskarri isolatzaile gisa airea erabiltzen duenez, ez da gasaren monitorizaziorik edo berreskuratze tratamendurik behar. Askotan erabiltzen da hainbat agertokitan, hala nola industria eta meatzaritza enpresetan, bizitegi-energiaren banaketan eta haize- eta eguzki-energia banatzeko geletan. Urteko salmentek 3.000 unitate gainditzen dituzte, eta soluzio nagusiak stockean mantentzen dira entrega azkarra bermatzeko.

Bidali kontsulta

Produktuaren Deskribapena

LGSM6 Barruko Gas Isolatutako Eraztunaren Unitate Nagusiko Switchgear Panela VCB-rekin guztiz itxitako eraztun-unitate nagusia da, SF6 gasa erabiltzen du isolatzaile nagusi gisa. Bere ezaugarri nagusia hutseko etengailu bat (VCB) integratzea da, gas ganbera itxi batean. Honek gas-isolaturiko etengailuen abantailak mantentzen ditu, hala nola, tamaina txikia eta mantentzerik gabeko funtzionamendua, eta, aldi berean, hausteko ahalmen handia eta hutseko etengailuak maiz funtzionatzeko egokiak dira. Hori dela eta, oso egokia da industria- eta meatze-enpresetan, bizitegi-energiaren banaketan, haize- eta eguzki-energiaren sorreran eta hainbat azpiestazioetan. GIS RMU fabrikatzaile profesional gisa, Lugao-ren switchgear irtenbideak guztiz betetzen ditu nazioarteko estandarrak, hala nola IEC, ISO eta CE, mundu mailako errekonozimendua eta funtzionamendu fidagarria bermatuz energia-banaketaren hainbat eszenatokitan.

Parametro tekniko nagusiak

Ez.	Elementua		Unitatea	Parametroak
1	Tentsio nominala		kV	12	24	36	40.5
2	Korronte nominatua		A	630/1250
3	Maiztasun baloratua		Hz	50/60
4	1 minutuko potentzia-maiztasuna jasateko tentsioa	Balio osoa	kV	42	55	80	95
		Eten puntua		48	65	95	110
5	Tximistaren bulkada jasateko tentsioa	Balio osoa	kV	75	125/150	170	95
		Eten puntua		85	150/160	185	215
6	Iraupen laburreko korronte baloratua	Zirkuitu Nagusia	kA	25/2s
		Lurreratze zirkuitua		25/2s
7	Gain-jasateko korronte nominatua		kA	63			50
8	Transferentzia-korronte nominatua		A	1300~1700
9	Karga nominala Itxiera hausteko korrontea		A	630
10	Kablea Kargatzeko Haustura-korrontea		A	50/10
11	Deskargatu gabeko Transformadorea Haustura Korrontea		A	20
12	Kablea Kargatzen Lurraren Matxura Hausteko Korrontea		A	100			80
13	Zirkuitu Laburreko Eten Korronte Nazionatua		kA	20
14	Zirkuitu Laburreko Ixteko Korronte Nazionatua		kA	63			50
15	Babes Klasea			IP3X
16	Karga etengailuaren bizitza		Denbora	5000
17	Lurreratze Switch Life		Denbora	5000

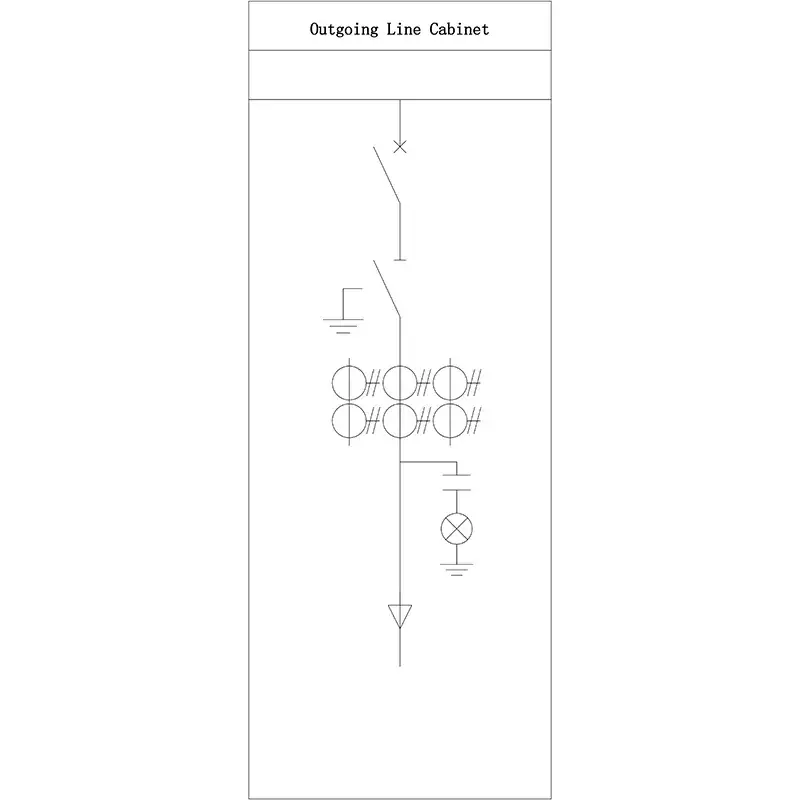

Eskema-diagrama tipikoa:

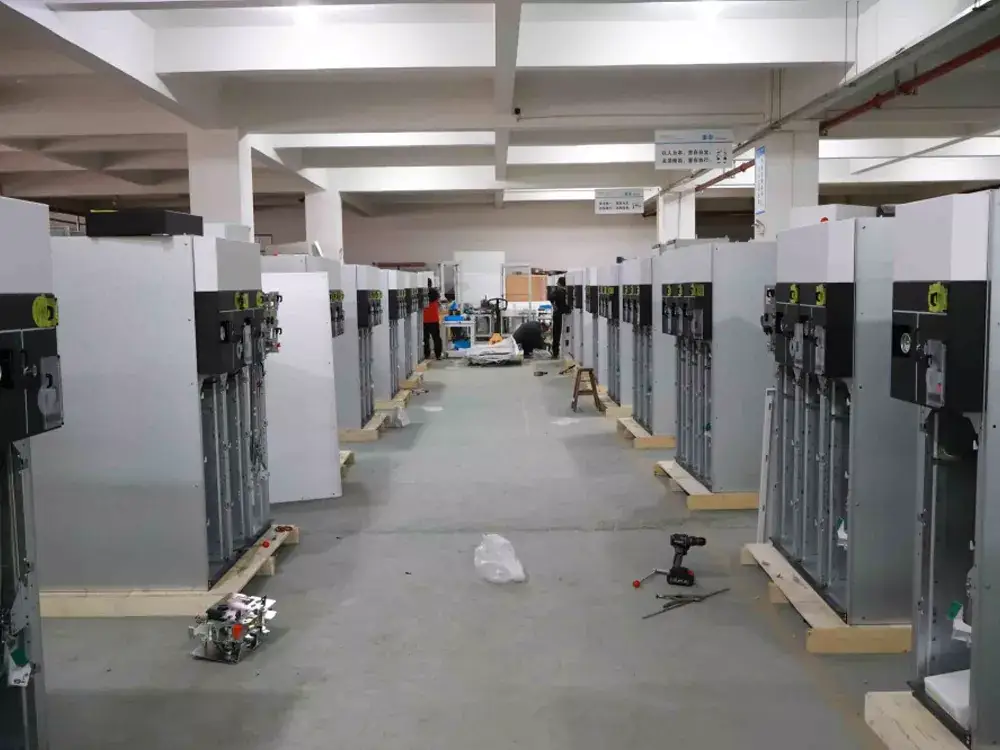

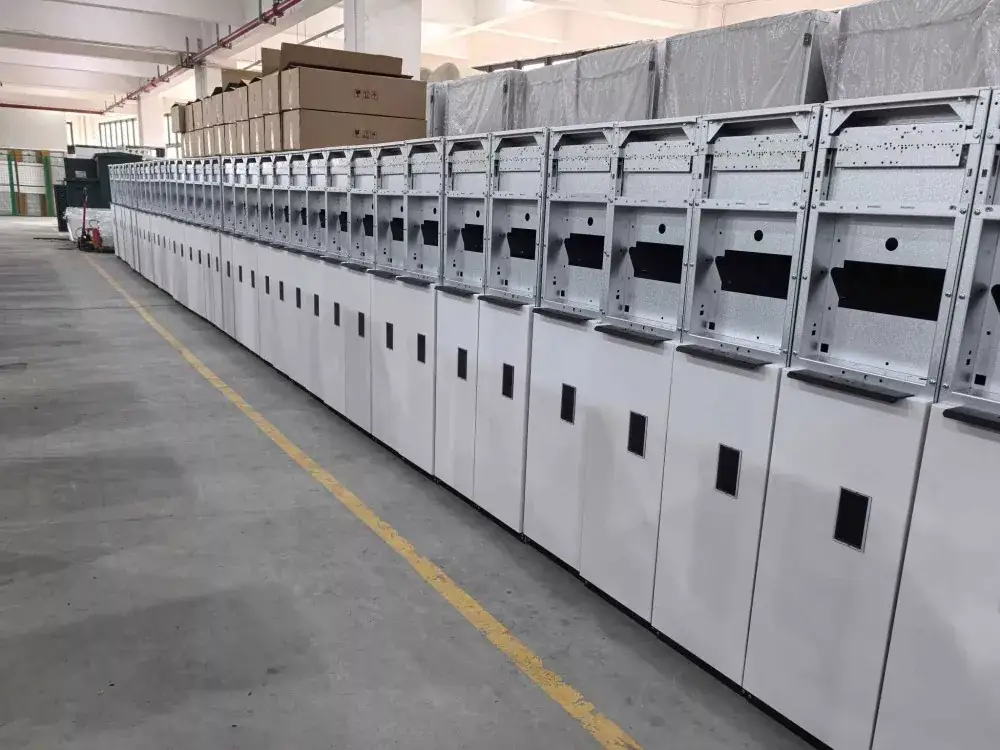

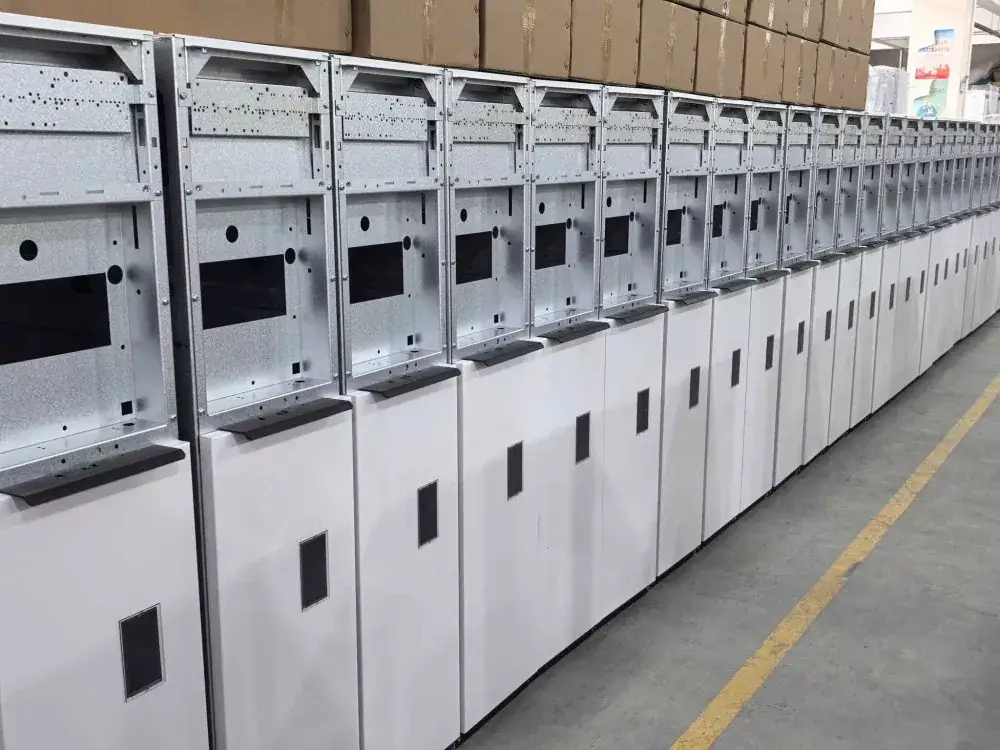

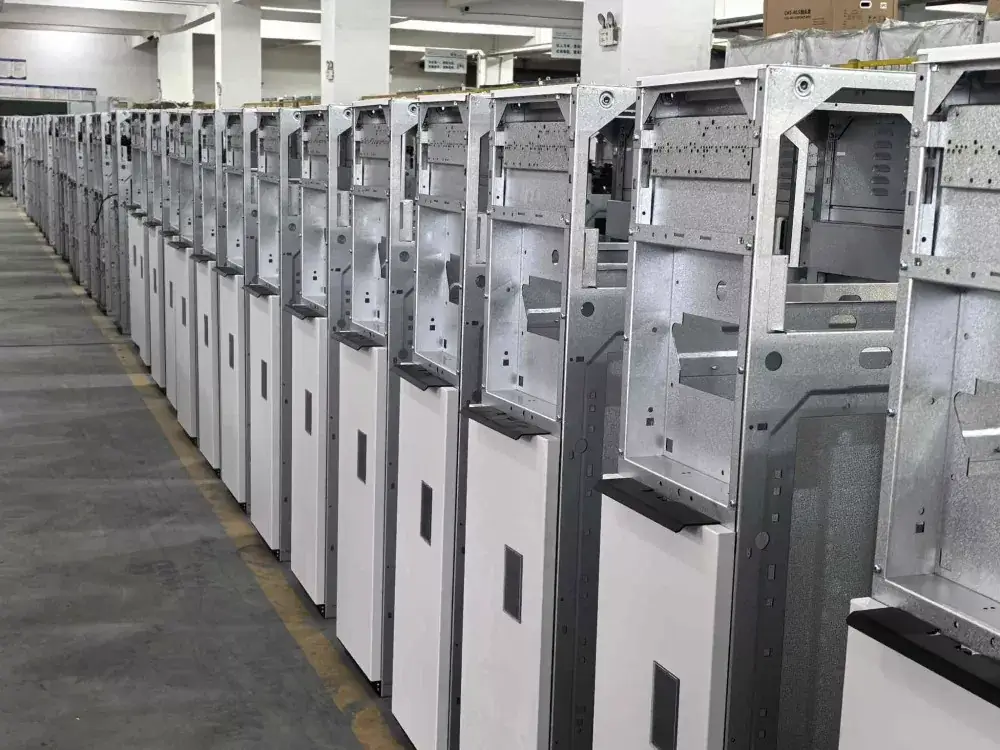

Fabrikako filmaketa:

Teknologiaren oinarrizko ezaugarriak:

1. LGSM6 Barruko Gas Isolatutako Eraztun Unitate Nagusiko Switchgear Panela erabiltzen da, zirkuitu nagusian arkuak ezabatzen dituena eta bizitza elektriko luzea duena. Hutseko etengailu osoa SF6 gasez betetako altzairu herdoilgaitzezko gas ganbera batean itxita dago, kanpoko ingurunetik erabat isolatuz eta isolamenduaren fidagarritasuna hobetuz.

2. Tentsio handiko osagai guztiak, hala nola busbarrak, deskonexio-etengailuak, hutseko etengailuak eta korronte-transformadoreak, gas-ganbera baten barruan itxita daude, eta ez dute inolako mantentze-lanik behar beren bizitza osoan zehar eta ez dute isolamendu-osagaiak garbitu.

3. Bere tamaina trinkoak energia banatzeko gelaren solairuan nabarmen aurreztu dezake, eta bereziki egokia da azpiestazio aurrefabrikatuetarako edo espazio mugatua duten proiektuetarako.

4. Bost frogako interblokeo mekanikoa du funtzionamendu okerrak saihesteko. Aire-kutxa presio erliebe norabideko kanal batekin hornituta dago, funtzionamenduaren segurtasuna bermatzeko.

5. Eragiketa elektrikorako eta automatizaziorako interfazeak gordetzen ditu banaketa sare adimendunen eskakizunak betetzeko.

Aplikazio-eszenatokiak:

Industria-sektorea: Lantegiko potentzia banaketa, meatzaritza

Eraikuntza Sektorea: Multzo komertzialak, eraikin altuak, bizitegi-komunitateak

Energia Berria: Sorkuntza eolikoa, zentral fotovoltaikoak

Azpiegiturak: Aireportuak, metroak

Hornikuntza eta Zerbitzua

Inbentarioa eta entrega: inbentario handia mantentzen dugu; ohiko eskaerak gutxi gorabehera 10 eguneko epean bidaltzen dira.

Salmenta osteko zerbitzua: 24 orduko erantzuna eta laguntza eskaintzen dugu tokian bertan instalatzeko orientazioa eta martxan jartzea.

Zerbitzu pertsonalizatuak: LGSM6 Barruko Gas Isolatutako Eraztunaren Eraztun Nagusirako Eraztun Ez-estandarrari irtenbideak eman ditzakegu VCBrekin, bezeroen beharren arabera, hala nola, tentsio-maila bereziak, bigarren mailako babes-eskemak eta armairu paraleloen konexioak.
