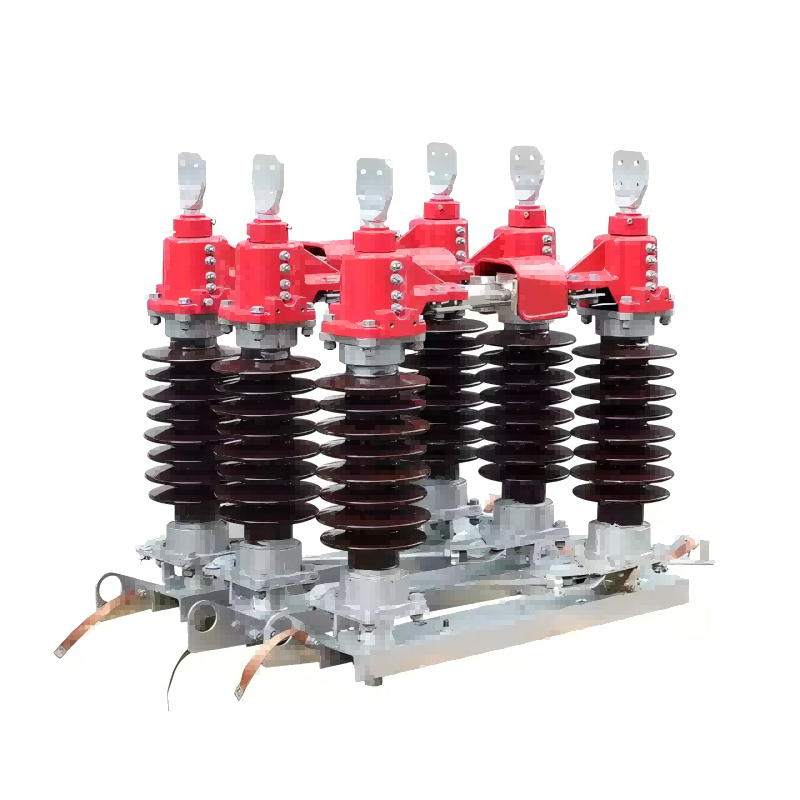

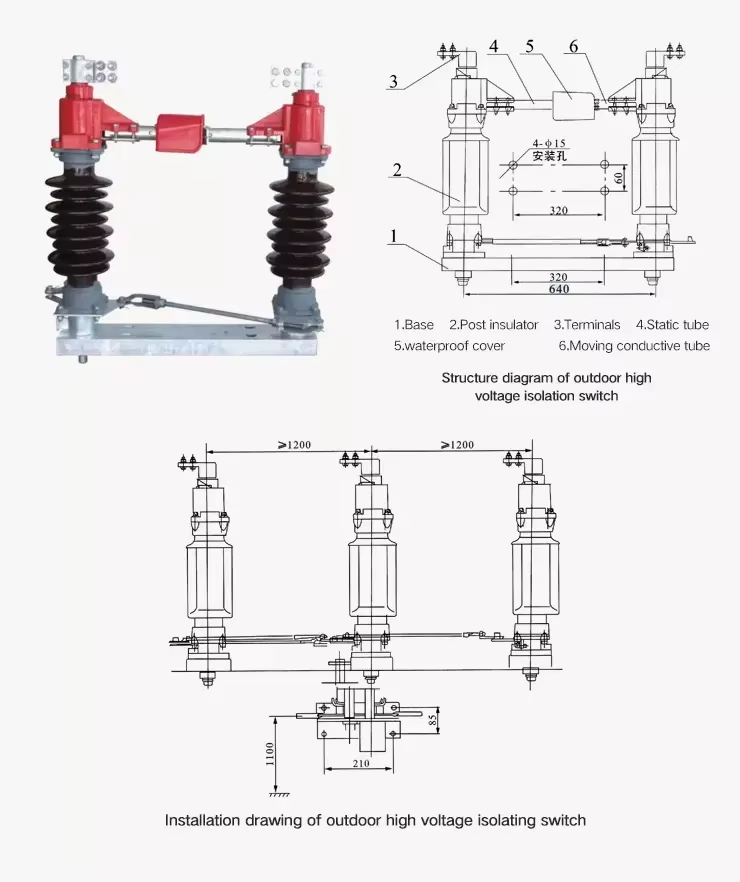

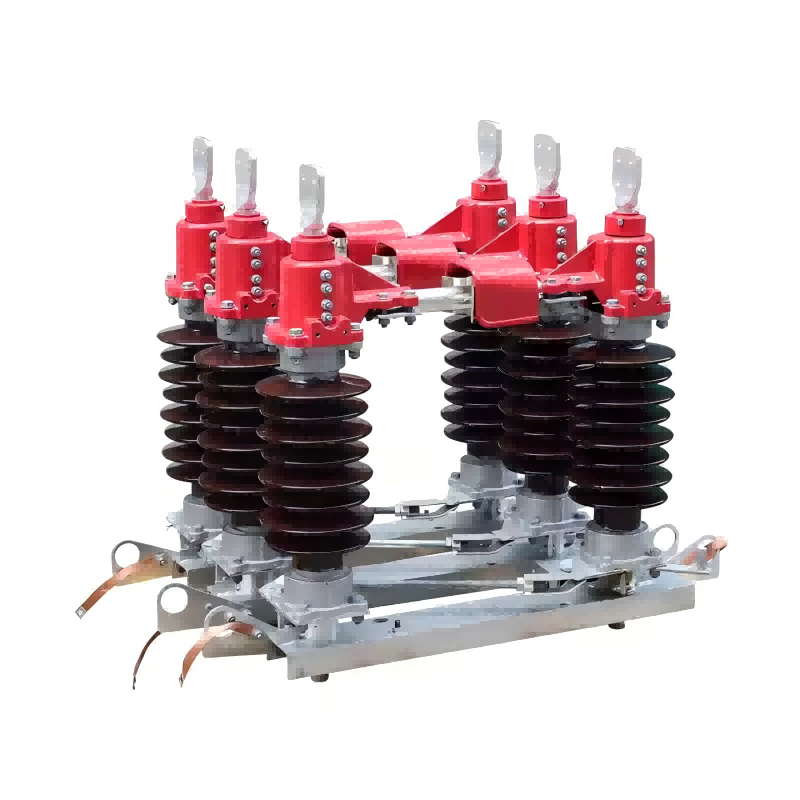

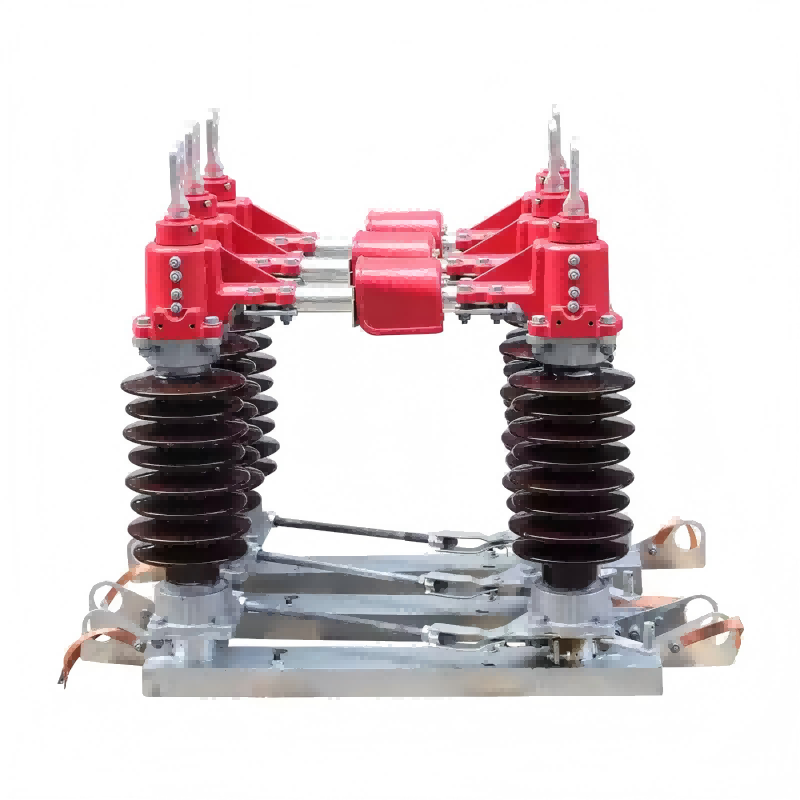

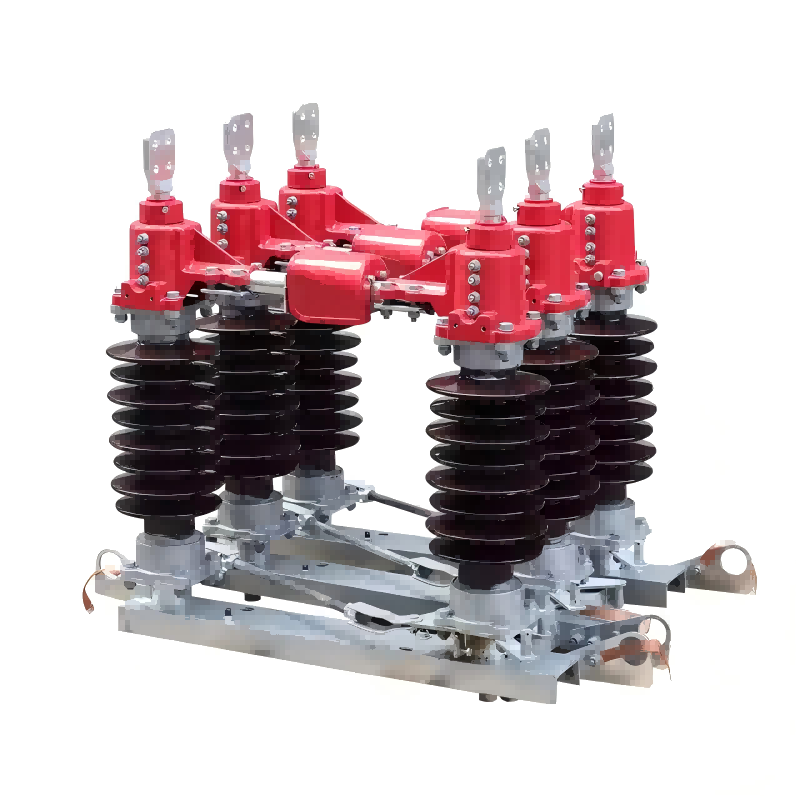

GW4 35KV kanpoko operazio bertikala Hiru fase deskonektatzeko etengailua tentsio handiko sistema elektrikoen funtsezko osagaia da. Hiru poloen diseinua du, erdiko biraketa pala batekin, eskuzko edo potentzia funtzionatutako zirkuitu konexioa eta deskonektatzea ahalbidetuz. Etengailuaren irekiera eta ixteko funtzionamendu nagusi bera erabiltzen du. Instalazioan zehar, ezkerreko eta eskuineko kontaktuak 90 gradu biratzen dira alde berean. Lurrun-etengailua biratu da lehenengo, eta ondoren sartu da zuzenean. Harri nagusia kobreaz eginda dago, zilarrezko estalitako kontaktu lodiak ditu. Geruza anitzeko terminalen egitura eroalea lotzen du, konektore malgu batekin lurreratzeko tresna batera. Lurzoruaren tresna aluminiozko aleazio eroalearen hodia da, zilarrezko estalitako kobre kontaktu lodiak eta ikusitako metalezko piezak Galvanized. Kalitate handiko materialak eta diseinu aurreratua erabilita, aparteko ingurumen egokitzeko aukera eskaintzen du, aire zabaleko baldintza gogorrak, hala nola haize gogorrak eta euri gogorra.

Ingurune eragilea

1. Ambient tenperatura: -30 ° C- + 40 ° C;

2. Altitudea: 2000 m baino gehiago ez (baldintza bereziak dituzten produktuak eman daitezke);

3. Haizearen abiadura: 34m / s baino gehiago;

4. Instalazio gunea substantzia sukoiak, leherketa arriskuak, korrosio kimikoa eta bibrazio larria izan behar dira;

5. Pilareko isolatzailearen kutsadura maila: mota arrunta 0 maila da, eta kutsaduraren aurkako mota II maila da.

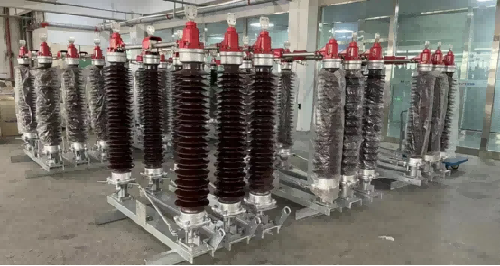

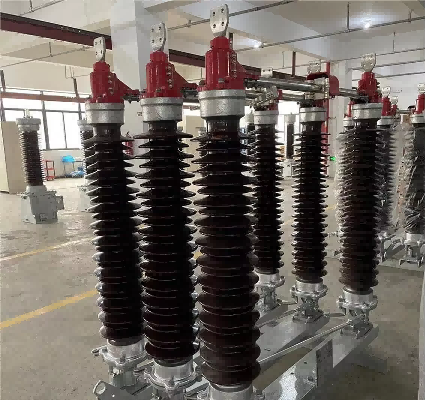

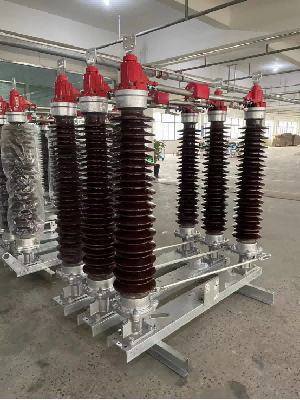

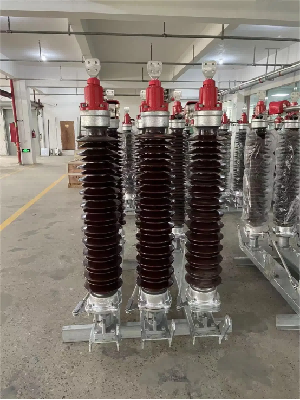

Fabrika Shoot

Ontziagailu
