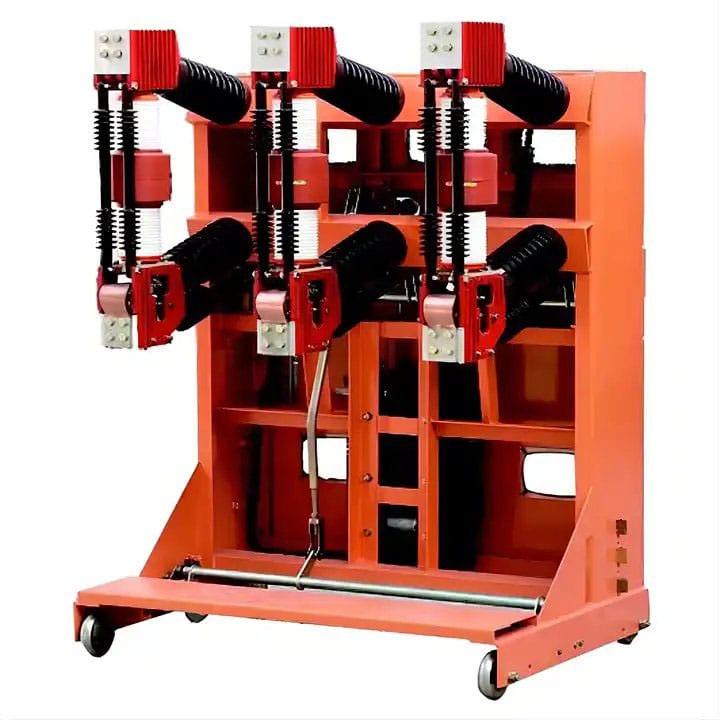

40,5KV Autometic itxiera hutsean etengailua 40,5KV

LiuGao harro dago barruko hutseko etengailuen fabrikatzaile nagusi gisa, 40.5KV Autometic Closing Vacuum Circuit Breaker 40.5KV-ko barruko tentsio handiko gailu elektrikoa, 40.5kV-ko tentsio nominala duena, 50Hz AC trifasikoan funtzionatzen duena. Industria eta meatzaritza enpresetarako, azpiestazioetarako eta transmisio- eta banaketa-sistemetarako egokituta, etengailu honek kontrol eta babes-konmutazio fidagarriak eskaintzen ditu. Metalurgiako eta arku elektrikoko altzairugintzako aplikazioetarako bere aparteko egokitasuna, non maiz egitea ezinbestekoa den, bereizten du. GB 1984-89 "AC High Voltage Circuit Breaker" estandarra betez, LiuGao-k barruko hutseko etengailuetan fidagarritasuna eta errendimendua birdefinitzen dituzten puntako irtenbideak esperimentatzera gonbidatzen zaitu.

Bidali kontsulta

Produktuaren Deskribapena

LiuGao barruko hutseko etengailuen fabrikatzaile dedikatu gisa nabarmentzen da, ZN23-40.5 Hutseko etengailuak 40.5kV-ko tentsio nominalerako diseinatutako tentsio handiko barruko potentzia banatzeko gailuak dira eta AC 50Hz trifasikoan funtzionatzen dute. Ezin hobeto integra daitezke JYN1-35 eta GBC-35 switchgear-ekin. Etengailu hauek oso egokiak dira elektrizitate-zentraletan eta azpiestazioetan energia-transmisio eta banaketa-sistemak kontrolatzeko eta babesteko. Batez ere, sarritan funtzionatzen duten aplikazioetan nabarmentzen dira, hala nola, metalurgia eta arku altzairuaren industrietan.

Esku-gurdi motako diseinuarekin, ZN23-40.5 Hutseko Etengailuek ongi pentsatutako egitura dute mantentze errazetarako. CD10-Ⅱ eragile elektromagnetikoarekin edo CT19-BN malguki eragilearekin hornituta daude. Etengailu hauek GBC-40.5, JYN1-40.5 eta beste armairu altuenetan instalatzeko bereziki diseinatuta daude.

40.5KV Autometic itxiera hutsean etengailua 40.5KV funtzionamendu ingurunea

1. Giro-airearen tenperaturaren goiko muga ez da +40 "C baino handiagoa, eta beheko muga ez da -10 °C baino txikiagoa (-30 °C-tan biltegiratzea eta garraiatzea onartzen da):

2. Altuera 1000 m-tik gorakoa ez den eremuetan, produktua 7,2 kV-ko sisteman erabiltzen denean, aplikagarri den altitudea 3000 m-ra arte handitu daiteke;

3. Hezetasun erlatiboa: eguneko batez bestekoa ez da %95etik gorakoa, eta hileko batez bestekoa ez da %90etik gorakoa;

4. Lurrun-presioa saturatua: eguneko batez besteko balioa ez da 2.2x 103MPa baino gehiago, hileko batez besteko balioa ez da 1.8x 103MPa baino gehiago, eta kondentsazioa gerta daiteke hezetasun-aldian tenperatura nabarmen jaisten denean;

5. Instalazio-guneak maiz bibrazio bortitzetatik libre egon behar du;

6. Inguruko aireak ez luke gas korrosibo edo sukoiek eta ur-lurrunek nabarmen kutsatu behar;

7. Instalazio gunea lehor eta garbi mantendu behar da;

8. Intentsitate sismikoak ez du 8 gradutik gorakoa izan behar.

40.5KV Autometic itxiera hutsean etengailua 40.5KV zehaztapena

Ez.	Elementua	Unitatea	Datuak
1	Tentsio nominala	Kv	40.5
2	Isolamendu nominatua (1 min potentzia-maiztasuna jasateko tentsioa)	Kv	95
3	Isolamendu nominatua (tximista-bulkada jasateko tentsio nominala)	A	185
4	Maiztasun baloratua	Hz	50
5	Korronte nominatua	A	630 / 1250/ 1600 / 2000 / 2500
6	Zirkuitu Laburren Eten Korronte Nazionatua	The	25 / 31.5
7	Korrontea jasaten duen gailurra	The	63 / 80
8.a	Zirkuitulaburrak egiteko korronte nominala	The	63 / 80
8.b	Zirkuitu Laburren Korrontearen Etenaldi-denborak	t	20
9	Haustura Denbora	anderea	≤80
10	Egonkortze termikoko denbora baloratua	s	4
11	Eragiketen sekuentzia baloratua	/	O-0,3s-CO-180s-CO
12	Funtzionamendu-tentsio nominala	V	AC110 / AC 220 / DC110 / DC 220
13	Ixteko eta irekitzeko bobinaren lan-korronte nominala	/	1,05 (110 V) / 0,96 (220 V)
14	Fase Zentroaren Distantzia	mm	300±1,5 / 380±1,5 / 440± 1,5
15	Kontaktuen higadura-lodiera onargarria	mm	≤3
16	Zirkuitu Nagusiaren Erresistentzia Fase Bakoitzerako	mΩ	80
17	Bizitza mekanikoa	F	10000

Ez.	Elementua	Unitatea	Datuak
1	Harremanetarako Distantzia	mm	20±2
2	Gehiegizko bidaia	mm	4±1
3	Ixteko batez besteko abiadura	anderea	0,6±0,2
4	Irekitzeko batez besteko abiadura	anderea	1,6±0,3
5	Itxiera Ordua	anderea	50~85
6	Irekitze Ordua	anderea	40~85
7	Kontaktuen errebote-denbora ixten	anderea	≤3
8	Itxiera eta Irekitze Trifasikoa Fase Desberdinetan	anderea	≤2
9	Buffer Trazoa	mm	17
