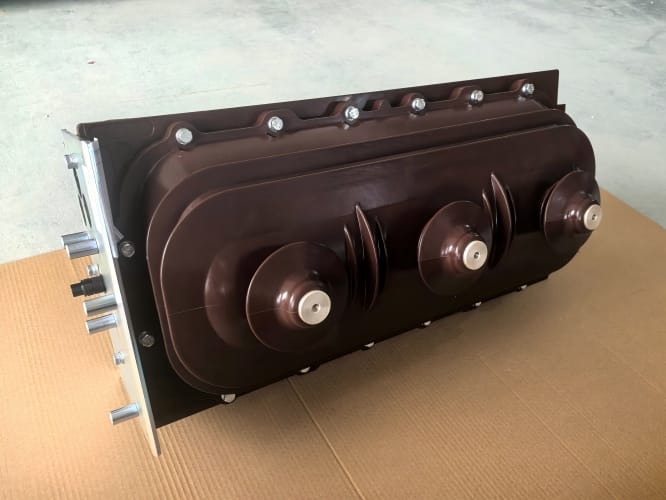

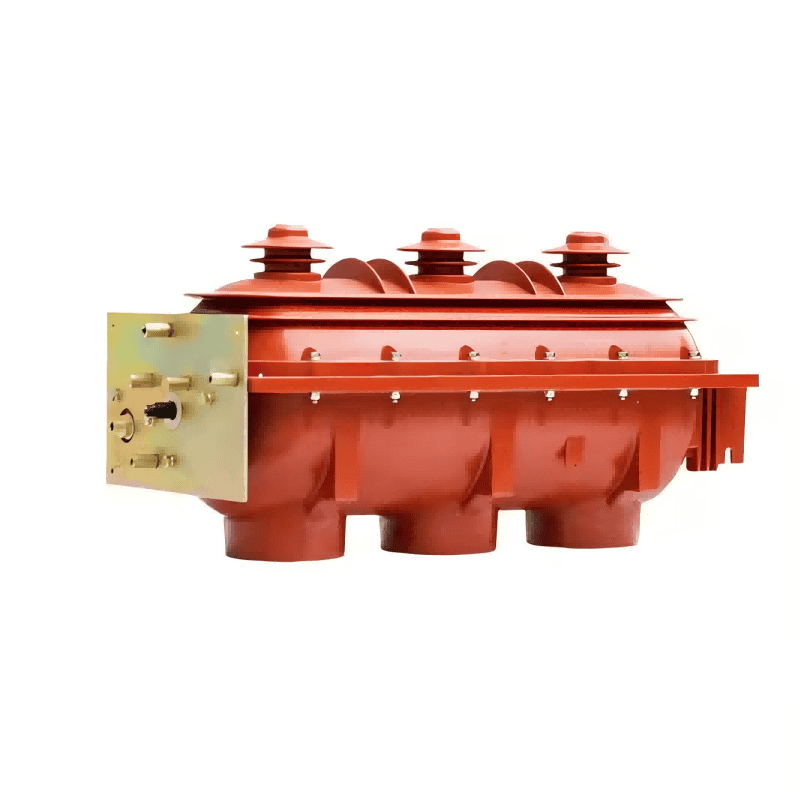

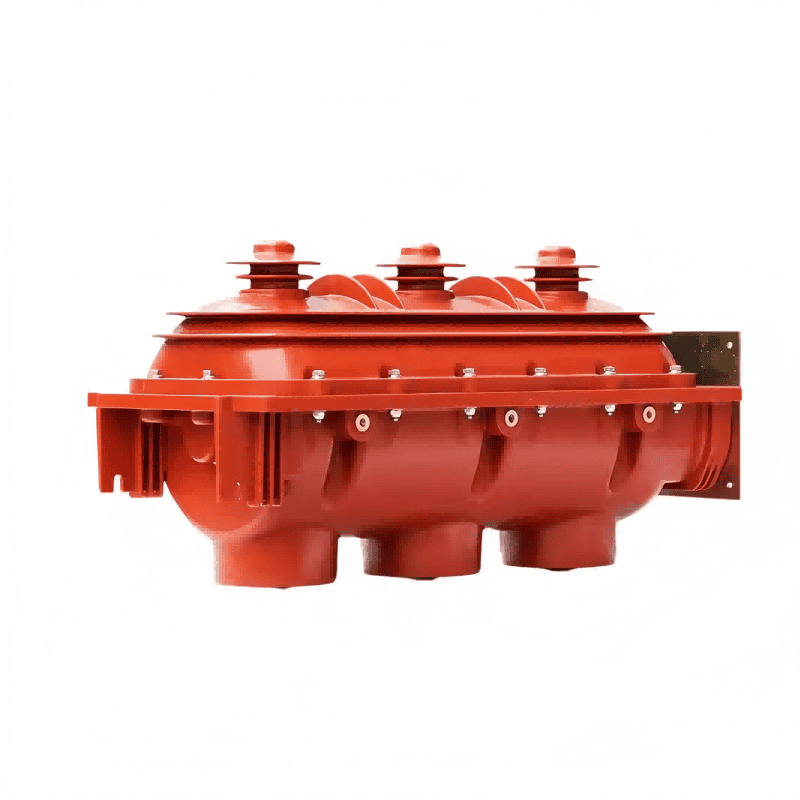

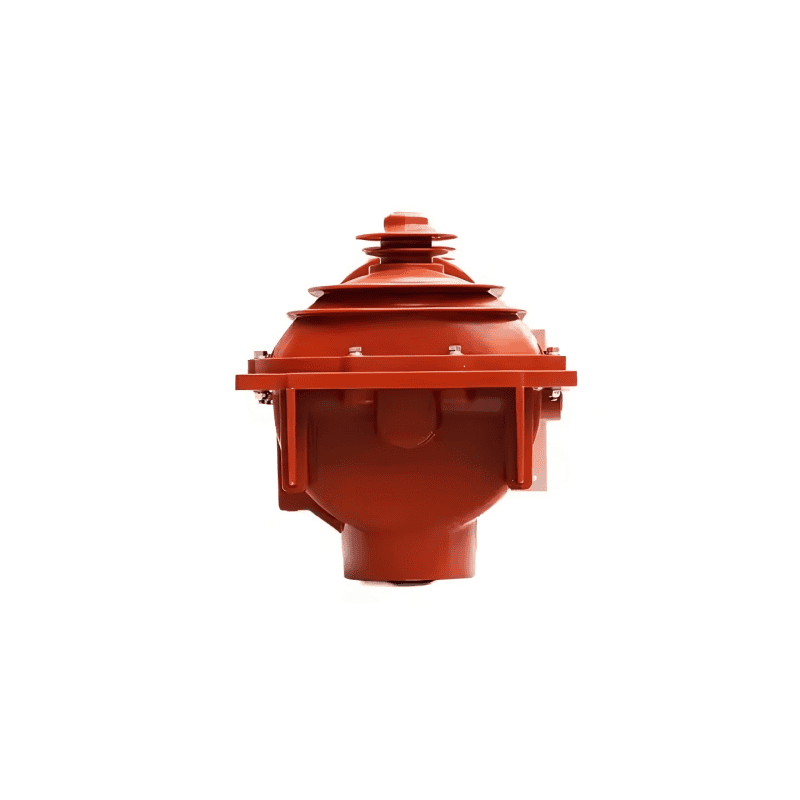

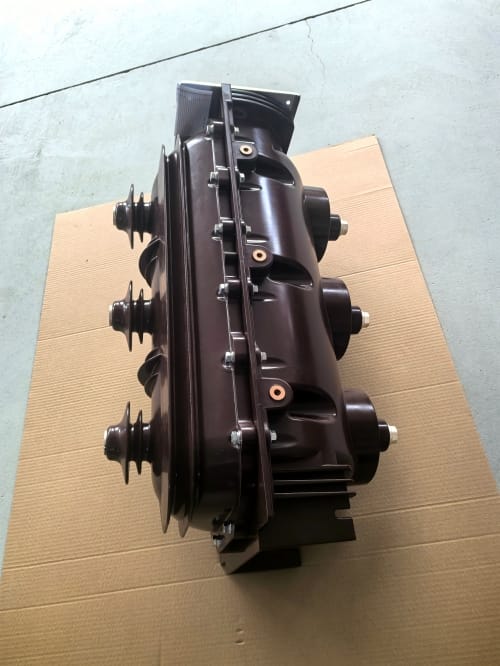

LGFLN36-24 24kV 630A tentsio handiko SF6 karga etengailua

LUGAOren LGFLN36-24 karga etengailua ezinbesteko gailua da potentzia-sistemak babesteko, matxura gertatuz gero erantzun egokia eta babesa ahalbidetzen duena. Karga-etengailuak asko erabiltzen dira energia-sistema modernoetan. LUGAOk gailu hauek muntaketa kate profesional batean fabrikatzen ditu, hileroko ekoizpenak mundu osoko bezeroen beharrak asetzen dituela bermatuz.

Eredua:LGFLN36-24

Bidali kontsulta

Produktuaren Deskribapena

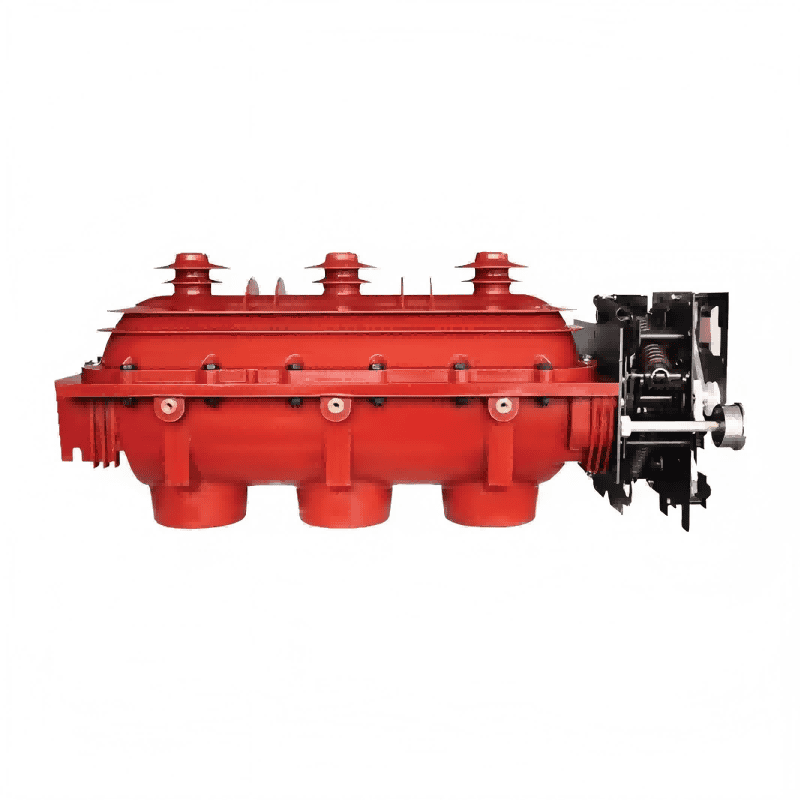

LUGAOren SF6 karga etengailuaren muina SF6 gasaren isolamendu eta arku-itzaltze propietate bikainetan datza. SF6 gasak isolamendu-gaitasun oso handia du tentsio altuan. Honek etenaldi distantzia txikiagoa eta gailuaren egitura orokorra trinkoagoa izatea ahalbidetzen du. Etengailuak korrontea eteten duenean, arku bat sortzen da kontaktu mugikorren eta geldien artean. SF6 gasa arkuaren tenperatura altuan deskonposatzen da, eta fluoro gutxiko konposatuak sortzen ditu. Konposatu hauek elektronegatibitate handia dute eta elektroi askeak azkar xurga ditzakete ioi negatiboak sortzeko. Ioi negatiboen migrazio-abiadura oso motela da, arku-energia xurgatzeko oso eraginkorrak bihurtzen baitira, arkua azkar itzaltzen dute korrontea zero gurutzatzen denean eta indar dielektrikoa azkar berreskuratzen dute. Funtzionamendu-mekanismoak udaberriko energia biltegiratzeko mekanismo bat erabiltzen du normalean, zeina elektrikoki edo eskuz funtzionatu daitekeen, ireki eta ixteko eragiketa azkar eta fidagarriak bermatuz.

Abantailak eta Ezaugarriak

Segurtasun handia: guztiz itxita eta isolatuta dagoen eraikuntzak, kontaktuak gas-ganbera itxi batean kokatuta, deskarga elektrikoaren arriskua erabat ezabatzen du. Hiru estazioko diseinuak lurre fidagarria eskaintzen du eta mantentze segurua bermatzen du. SF6 gasa ez da toxikoa eta ez da sukoa, ekipoen funtzionamendu segurua bermatuz.

Fidagarritasun handikoa eta mantentzerik gabekoa: SF6 gasaren arku itzaltzeko propietate bikainek kontaktuen higadura minimizatzen dute eta bizitza elektrikoa luzatzen dute. Zigilatutako egiturak barne osagaiak kanpoko ingurumen-eraginetatik babesten ditu, ingurune gogorretarako egokia da.

Egitura trinkoa eta espazioa aurreztea: SF6-ren isolamendu-propietate handiak direla eta, gailua tentsio-maila bereko airez isolatutako etengailuak baino nabarmen txikiagoa da, eta aproposa da espazio-murriztapeneko kokapenetarako, hala nola barruko etengailuetarako eta kutxa motako azpiestazioetarako.

Ingurumena errespetatzen duena eta zarata baxua: funtzionamenduan zehar, arkua gas-ganbera itxiaren barruan itzaltzen da, soinu lehergarririk ez eta funtzionamendu-mekanismoaren mugimendu apur bat besterik ez du sortzen, hots-maila oso baxua sortzen delarik.

Parametro Teknikoak

Tentsio nominala: kV		24
Korronte nominala: A		630
Maiztasun nominatua: Hz		60
Zirkuitulaburreko eten-korronte nominala: kA		/
Zirkuitulaburra egiteko korronte nominala (gailurra): kA		/
Zirkuitulaburra jasateko korrontearen iraupena: s		1
Iraupen laburreko korronte nominala (zirkuitu nagusia): kA		20
Iraunkortasun-korronte nominala (zirkuitu nagusia): kA		50
Iraupen laburreko korronte nominala (lurraren zirkuitua): kA		17.3
Iraunkortasun-korronte nominala (lurraren zirkuitua): kA		43.3
Epe laburreko potentzia-maiztasuna jasateko tentsio nominala	proba lehorra kV	65
	Proba hezea kV	/
Tximista-bulkada jasateko tentsio nominala	proba lehorra kV	125
	Proba hezea kV	/
Epe laburreko potentzia-maiztasunaren jasateko tentsio nominala (zirkuitu irekia)	proba lehorra kV	79
	Proba hezea kV	/
Tximista-bulkada jasateko tentsio nominala (zirkuitu irekia)	proba lehorra kV	145
	Proba hezea kV	/
Bizitza mekanikoa: aldiz		3000
Zirkuituaren erresistentzia: μΩ		≦80
Funtzionamendu-tentsio nominala: V/DC		220
Ixteko abiadura/irekitze distantzia: m/s		≧3
Itxiera/irekitze ordua: ms		/
Poloz polo asinkronia/poloz polo asinkronia: ms		≦5
