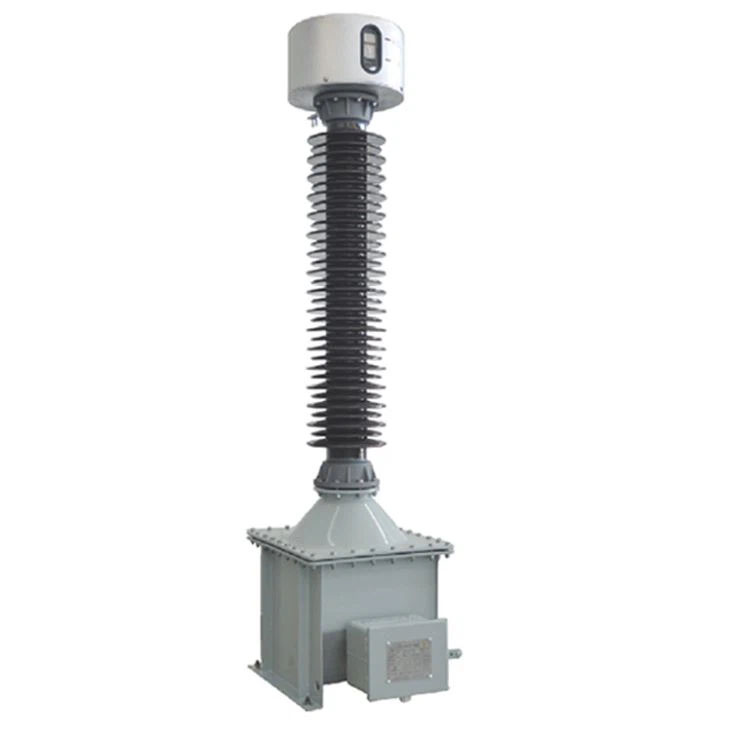

220KV Tentsio-Transformadorea induktiboa

Lugao tentsio transformadoreen fabrikatzailea da, 15 urteko esperientzia profesionala duena. Tentsio-transformadore hau IEC 61869-1/3 arauan oinarrituta diseinatu eta fabrikatu da. 220 kV-ko tentsio induktiboko transformagailua Giltza eskuan erabiltzeko azpiestaziorako da, kanpoko banaketa klaseko indukziozko tentsio-transformadoreak diseinu monofasiko trinkokoak dira eta fasearen eta lurraren arteko konexiorako pentsatuta (butxa bakarra) tentsioaren neurketa-informazio kritikoa emateko. Diseinuaren zigilatzea hermetikoa olioaren gaineko gas-kuxin bat erabiliz lortzen da, hezetasun-kargatutako airetik kanpoko arnasketa librea saihesteko.

Bidali kontsulta

Produktuaren Deskribapena

Lugao 15 urteko esperientzia profesionala duen tentsio transformadoreen hornitzaileak da

Lugao Txinako marka ospetsu gisa aitortua.

Gure tentsio-transformadorea IEC 61869-1/3 arabera diseinatu eta fabrikatu da. 220 kV-ko tentsio induktiboko transformagailua Giltza eskuan erabiltzeko azpiestaziorako da, kanpoko banaketa klaseko indukziozko tentsio-transformadoreak diseinu monofasiko trinkokoak dira eta fasearen eta lurraren arteko konexiorako pentsatuta (butxa bakarra) tentsioaren neurketa-informazio kritikoa emateko. Diseinuaren zigilatzea hermetikoa olioaren gaineko gas kuxin bat erabiliz lortzen da, hezetasunez betetako airetik kanpoko arnasketa librea saihesteko.

Ingurune Operatiboa

Instalazioaren kota ez da 2000 metrotik gorakoa

Giro-tenperatura: -5°C-40°C; Batez besteko tenperatura ez da +35 °C baino handiagoa

Instalazio-guneak lehorra eta aireztatuta egon behar du; Airearen hezetasun erlatiboa ez da % 80 baino handiagoa, eta inguruan ez dago lehergailu erasokorrik.

Produktuaren Ezaugarriak

Olioa/papera isolatzeko egitura da. Isolamendu nagusia tentsio handiko paper kablez inguratuta dago, eta isolamendu primarioan tentsio zatiketaren hainbat kondentsadore pantaila jartzen dira, eremu elektrikoaren banaketa hobetu eta isolamendu-materialaren kontsumoa murrizteko, tentsio-transformadorearen olioarekin murgilduta hutsean lehortu ondoren. Isolamenduaren errendimendu egonkor eta fidagarriaren abantailak ditu. operatutako esperientzia aberatsa, zerbitzu denbora luzea. Tentsio-transformadorearen olioaren jariakortasun-errendimendu ezin hobea da beroa xahutzeko, eta aire-burbuilak eragindako deskarga partzialaren porrota ere badu bere burua berreskuratzeko gaitasuna.

eta hautsa.

Goialdean hermetikoki itxitako altzairu herdoilgaitzezko hauspo metalikoa instalatzen da, tentsio-transformadorearen olioa hezetasunetik babesten du eta bizitza iraupena luzatzen du. halaber, olio-maila-neurgailu bat dago hauspoan, olio-bolumenaren aldaketa behatzeko. Funtzio anitzeko olioa husteko balbula bat dago oinarrian, eta horrek erosoagoa egiten du olio laginak hartzeko, drainatzeko. Korronte-erlazioa erraz doi daiteke konektatzeko plaka seriera edo konexio paralelora aldatuz.

Hartutako isolamendu-pieza guztiak ingurumena babesteko materialak dira. Bigarren terminal-taula epoxi galdaketaz egina dago, zigilatzeko errendimendua fidagarriagoa da.

Oinarriak spray-pintura edo galvanizazioa beroa erabiltzen du, eta horrek korrosioarekiko erresistentzia handia ematen du.

Loturak eta plaka altzairu herdoilgaitzezkoak dira

Zehaztapena

Produktuaren izena	220kV-ko Tentsio-Transformadorea
Jatorria	Dalian, CN (Penintsulako)
Fasea	Bakarra
Bobina Egitura	Toroidala
Bobina zenbakia	Urtarrilak 4
Kolorea	Marroia/Grisa
Maiztasuna	50/60Hz
Ziurtagiria	ASTA/CTQC/IEC/SGS/ISO9001
Paketea	Egurrezko Kartoia
Entregatzeko epea:	30 egun

Tentsio primario nominala, kV	220 edo 230/√3
Ekipoen tentsiorik altuena, kV	245/252
Maiztasun nominatua, Hz	50；60
Potentzia-maiztasun-jasateko tentsio nominala, kV	460
Tximista-bulkada-tentsio nominala, kV	1050
Flashover distantzia, mm	2000
Kree. distantzia, mm	W1:5040
	W2:6300
	W3: 7820
Karga mekanikoa, N	1250
Bigarren mailako tentsio nominala, kV	0,115/√3 edo 0,11/√3 edo 0,1/√3
Bigarren mailako terminal markak	1a-1n	2a-2n	bai
Zehaztasun klasea	0.2	0.5	3P
Irteera nominala, VA	100	250	300
	150	150	300
	150	-	300
Irteera mugatzaile termikoa, VA	2000
Tentsio-faktorea nominala	1.2etengabea; 1,9/8 h (66 kV)
	1.2etengabea; 1,5/30 s (110 ~ 230 kV)
Dissipazio dielektrikoaren faktorea tgδ, 10kV-tik behera	Produktua tgδ≤0.02; markoa tgδ≤0,05
