Nola bermatzen dute tentsio handiko etengailuek langileen segurtasuna azpiestazioetan?

Imajinatu azpiestazio elektriko moderno baten bihotzean zutik zaudela. Airea energia potentzialarekin lodi dago: transformadore masiboetatik igarotzen diren megawatt-potentzia, hiri bat argitzeko prest. Hemen lan egiten duten ingeniari eta teknikarientzat, beldurrik handiena ez da argindarra etetea; energia horren askapen hondamendia da arku-distira moduan. Apustu handiko ingurune batean,Tentsio handiko etengailua ez da aldatzeko gailu bat bakarrik; azken bizkartzaina da. Elektrizitatearen indar gordinaren eta sareari eusten dioten langileen segurtasunaren artean dago. Baina nola betetzen du zehazki ingeniaritza-pieza honek bizitza salbatzeko betebeharra?

Erantzuna segundo zatiko fisikaren, blokeo mekaniko sendoen eta hutsegiteen kontrol sistemaren konbinazioan dago. ATentsio handiko etengailualangileen segurtasuna bermatzen du ez oztopo pasiboa izateagatik, baizik eta mehatxuak iragartzen, isolatzen eta neutralizatzen dituen zaindari aktibo gisa jokatuz, giza operadoreetara iritsi aurretik. Etengailu estandar batek ez bezala, presio handiko arkua itzaltzeko gasaren (SF6 bezalakoa) edo olioaren hutsean funtzionatzen du, plasma-arku bat milisegundotan itzaltzeko gai dena. Hala ere, segurtasunaren benetako neurria giza babesa maila guztietan lehenesten duen diseinu-filosofian dago, zuzeneko zatien bereizketa fisikotik kontrol-zirkuituen isolamendu logikoraino. Gure fabrikanLugao hamarkadak eman ditu segurtasun-hierarkia horiek hobetzen, bakoitzak bermatuzTentsio handiko etengailuaekoizten dugu botere banaketaren lehen lerroan lan egiten duten gizon-emakumeentzako segurtasunaren bastioia da.

Aurkibidea

• 1. Babesaren anatomia: zerk egiten du etengailu bat zaindari?
• 2. Atxiloketaren fisika: nola ezabatzen du akatsen etenaldiak arkuaren mehatxua?
• 3. Segurtasunaren hierarkia: zergatik diren interblokeo fisikoak eta elektrikoak negoziagarriak
• 4. Segurtasunerako konfigurazioak: kommutazio-diseinu ezberdinek langileen arriskuan nola eragiten duten
• Maiz egiten diren galderak (FAQ)
• Ondorioa: Lugao Power Co., Ltd-rekin Segurtasun Lankidetza.

Babesaren anatomia: zerk egiten du etengailu bat zaindari?

Nola ulertzeko aTentsio handiko etengailuabizitzak babesten ditu, bere anatomia disekzionatu behar dugu. Ez da gailu bakarra, sistema-sistema bat baizik, geruza bakoitzak hondamendi elektrikoaren aurkako oztopo kritiko bat gehituz. Pentsa ezazu Erdi Aroko zaldunen armadura gisa: kanpoko oskolak lehen kolpea desbideratzen du, kate-mailak kolpea xurgatzen du eta azpiko geruza beteak eramaten duenak inpaktutik bizirik irautea bermatzen du. Tentsio altuaren testuinguruan, geruza hauek isolamendu fisikoa, arku aktiboa itzaltzea eta hutsegiteen kontrol logika dira. Gure fabrikak bakoitza diseinatzen duTentsio handiko etengailuadefentsa-eraztun zentrokide horiekin, sistema batek zapuztu arren, besteek marrari eutsiko diotela bermatuz.

Ibil gaitezen SF6 tanke bizidun tipiko baten geruzetan zeharTentsio handiko etengailuagure instalazioetatik:

1. geruza: kartazala eta euskarri isolatzailea

Lehen segurtasun-geruza itxitura fisikoa da. Zuzeneko osagai guztiak (kontaktuak, arku-zuloak eta konexio-puntuak) lurreko metalezko gutun-azal batean zigilatzen dira. SF6 etengailu modernoetan, kartazal hau sufre hexafluoruroa (SF6) gasez beteta dago, airea baino indar dielektrikoa oso handiagoa duen ertain bat. Horrek esan nahi du etengailuaren ondoan dagoen pertsona bat barruko potentzial hilgarritik isolatuta dagoela gasaren propietate dielektriko sendoak eta tankearen horma sendoak. Matxura bat gertatzen bada, depositua barruko presioa hautsi gabe jasateko diseinatuta dago, gas beroa eta hondakinak kanpora kanpora ez daitezen saihestuz. Euste hau langileen segurtasunaren lehen geruza da, askotan ahaztu gabe.

2. geruza: etena - "Zaindariaren bihotza"

Matxura bat gertatzen denean, etengailuaren etengailu-unitatea martxan jartzen da. Milisegundoren barruan, mugitzen den kontaktua kontaktu finkotik bereizten da. Ekintza honek bakarrik, ordea, arku arriskutsu bat sortuko luke. Etengailu-unitateak puffer-zilindro bat dauka, SF6 gasa mekanikoki konprimitzen duena eta abiadura handiko zorrotada bat zuzentzen duen arku eremuan zehar. Zurrusta honek arkua hoztu eta ionizatutako partikulak urruntzen ditu, korrontea zerora behartuz eta elektrizitate-fluxua geldiaraziz. Eragiketa honen abiadura izugarriak —askotan 50 milisegundo baino gutxiagokoa— matxuraren iraupena mugatzen du eta askatzen den energia termikoa gutxitzen du, hau da, arku-arku-arriskuen iturri nagusia. Geltokiko langile batentzat, horrek esan nahi du balizko matxura katastrofiko bat itzaltzen dela bere energia bizitzak arriskuan jarriko lituzkeen mailara iritsi aurretik. Gure fabrikarenaTentsio handiko etengailuaserieak 63 kA arteko zirkuitu-labur-korronteak kudeatzeko probatzen dira, sareko gertakari larrienak ere modu seguruan kudeatzen direla bermatuz.

3. geruza: Kontrol eta interblokeatzeko sistema

Arkuaren itzaltze fisikoaz harago,Tentsio handiko etengailuabermatu behar du ezin dela funtzionatu langileak arriskuan jartzen dituen moduan. Hori interblokeatzeko sistema mekaniko eta elektriko sofistikatu baten bidez lortzen da. Esate baterako, ixteko mekanismoa blokeatuta egoten da etengailua "proban" posizioan badago edo lurrerako etengailua ez badago. Gure diseinuetan, "giltza interblokeatzea" sartzen dugu non giltza bat biratu behar den bloke mekaniko bat askatzeko, operadoreak egoera segurua fisikoki berresten duela bermatuz etengailuaren egoera aldatu aurretik. Kontrol-logikaren geruza hau ustekabeko energizazioa saihesten duen giza-makina interfazea da, azpiestazioetan laneko lesioen kausa nagusia.

Atxiloketaren fisika: nola ezabatzen du akatsen etenaldiak arkuaren mehatxua?

"Arku flash" terminoa azpiestazio bateko arriskurik larrienaren sinonimoa da. Leherketa elektriko mota bat da, inpedantzia baxuko konexio baten ondorioz lurrarekin edo beste fase batean. Lortutako argia, soinua eta energia termikoa berehala hilgarriak izan daitezke. Mekanismo nagusia aTentsio handiko etengailualangileak babesten ditu arku hau bere sorreraren momentuan geldiaraztea. Horretarako, etengailuak elektrizitatearen oinarrizko fisika gainditu behar du, zehazki, arku batek korrontea garraiatzen jarraitzen duen gas ionizatuaren bide oso eroalea sortzen duela.

Hona hemen gure barruan gertatzen den urratsez urrats sekuentzia fisikoaTentsio handiko etengailuamatxura bat hautematen denean:

• Detekzioa eta seinalea:Babes-erreleek (ez etengailuaren parte, baina hari konektatuta) gehiegizko korrontea hautematen dute eta etengailuaren funtzionamendu-mekanismora bidalketa-seinalea bidaltzen dute.
• Kontaktuen bereizketa (T0):Eragiketa-mekanismoak (malgukia, hidraulikoa edo pneumatikoa) kontaktu mugikorra kontaktu finkotik urruntzen du. Kontaktuen zati gisa, arku elektriko bat sortzen da haien artean. Arku hau, funtsean, gas isolatzailearen bidezko zirkuitu laburra da, baina 20.000K-tik gorako tenperaturarekin.
• Puffer Ekintza (T0tik T2ra):Ukipen-mugimenduarekin batera, etengailuaren barruan dagoen pistoi batek SF6 gasa konprimitzen du, eta bere presioa 5 bar nominaletik 15 bar baino gehiagora igotzen du. Ondoren, gas konprimitu hori tobera batetik behartzen da arku eremura abiadura supersonikoan.
• Arkua itzaltzea uneko zeroan (T3):Abiadura handiko gas-fluxuak arkutik beroa kentzen du eta partikula ionizatuak urruntzen ditu. Korronte alterno naturala (AC) uhin forma zero puntu batetik igarotzen da. Momentu zehatz honetan, ionizazio murriztuaren eta hozte-gasaren konbinazioak arkua berriro pizteari uzten dio. Korrontea etengabe eteten da.
• Berreskuratze dielektrikoa:Eten osteko, kontaktu-hutsunea SF6 gas fresko eta ionizatu gabez betetzen da, eta horrek bere indar dielektrikoa azkar berreskuratzen du, etengailuak sistemaren tentsioa berriro jo gabe jasan dezakeela bermatuz.

Sekuentzia osoa 30 eta 60 milisegundo arteko denbora tarte batean gertatzen da. Mantentze-lanak egiten dituen teknikariarentzat, arku-distira baten mehatxua ez da gutxitzen soilik; modu eraginkorrean ezabatzen da matxura-energia etengailu-ganbera itxiaren barruan xahutzen delako, ez aldagailuaren aire zabalean. Gure fabrikak prozesu honen abiadura handiko kameraren analisi zabala egin du, tokien geometria eta puffer-en denbora hobetu ahal izateko.Tentsio handiko etengailuaahalik eta garbiketa-denborarik azkarrenak lortzeko. Abiadura hau segurtasuna da. Akats labur baten eta hondamendiaren arteko aldea da.

Gainera, funtzionamendu-mekanismoaren diseinuak berak segurtasunari laguntzen dio. Gure fabrikak "bidaiarik gabeko" mekanismo bat erabiltzen du, hau da, matxura batean ixteko agindua mantendu arren, etengailuak baliogabetu eta irekiko du. Huts-segurtasun honek bermatzen du langileak ez duela inoiz matxura bat dinamizatzeko saiakerarik jasan, eta hori ohiko arriskua da sistema zaharretan.

Segurtasunaren hierarkia: zergatik diren interblokeo fisikoak eta elektrikoak negoziagarriak

Segurtasunaren bila, duTentsio handiko etengailuahierarkia zorrotz batek zuzentzen du: prebentzioa lehenik, babesa gero eta, azkenik, arintzea. Etengailuaren armairuaren eta kontrol sistemaren barruan txertatutako interblokeo fisikoak eta elektrikoak dira hierarkia horren gauzatzea. Lotura hauek ez dira aukerako gehigarriak; oinarrizkoak dira ekipamenduaren funtzionamendu segururako. Eragiketa-sekuentzia zehatz bat betearazteko diseinatuta daude, giza akats bakar batek lan-ingurune bizira eramango ez duela bermatuz. Filosofia hori oso barneratuta dago gure lantegiaren diseinu prozesuan, sistema seguruena berez akatsak saihesten dituena dela uste baitugu.

Azter ditzagun azpiestazioko zeregin arruntetan langileak babesten dituzten giltzarrien mekanismoak:

1. Posizioan oinarritutako blokeoak (mekanikoak):Hauek etengailuaren kamioiaren posizioan oinarritutako funtzionamendua eragozten duten bloke fisikoak dira (erretiragarria den koadroetan) edo lur-etengailua. Esaterako, etengailua ezin da itxi lurrerako etengailua "itxita" posizioan badago. Kamera eta blokeo-pin antolamendu baten bidez lortzen da hori. GureanTentsio handiko etengailuaarmairuak, lotura mekaniko positiboa erabiltzen dugu, ez seinale elektriko bat soilik, interblokeo hori erabatekoa dela ziurtatzeko. Horrek etengailu bat lurreko linea batean ixtearen eszenatoki oso arriskutsua saihesten du.

2. Tekla interblokeatzea (programatikoa):Sistema honek sarraila eta giltza batzuk erabiltzen ditu. Giltza bat bakarrik kendu daiteke etengailua egoera zehatz batean dagoenean (adibidez, irekita eta isolatuta). Ondoren, giltza hori lurrerako etengailua desblokeatzeko erabiltzen da, eta abar. Horrek prozedura zorrotza behartzen du. Esate baterako, elikadura-kable baten mantentze-lanak egiteko, operadoreak honako hauek egin behar ditu: (a) Etengailua ireki, (b) Etengailua isolatu (atera ezazu), (c) Lurraren etengailua itxi. Urrats bakoitzak gako bakarra behar du, eta sekuentzia aurrez definituta dago. Gure fabrikak giltza interblokeatzeko eskema pertsonalizatuak eskaintzen ditu azpiestazio bakoitzaren bus-barra eta elikaduraren konfigurazio espezifikora egokituta, eta bermatuz "egoera segurua" beti egiaztatuko dela sarbidea eman aurretik.

3. Blokeo elektrikoak (logikoan oinarritutakoak):Baldintza baliogabeetan etengailua ixtea edo irekitzea eragozten duten gainbegiratze-kontrolak dira. Adibidez, babes-errele baten "blokea ixteko" seinaleak ixteko bobina dinamizatzea eragotziko du. Are garrantzitsuagoa dena, "ponpaketaren aurkako" logika sartzen dugu, hau da, etengailua behin eta berriz ixtea eta irekitzea eragozten du akats baten ondoren ixteko agindua mantentzen bada. Honek matxurak kentzean etengailua kaltetu eta hondamendia hondatzea eragozten du, eta horrek gertuko edonor arriskuan jarriko luke. Gure modernoanTentsio handiko etengailuaereduak, funtzio logiko hauek autodiagnostiko ahalmenak dituen kontrol modulu adimendun batean integratzen dira, kableatuaren akatsak izateko arriskua murrizteko.

Zergatik da hau negoziaezina? Demagun egoera bat non operadore batek zirkuitu bat probatu behar duen. Interblokeo horiek gabe, komunikazio okerrak etengailua ixtea ekar lezake lur-harresi bat lineari lotuta dagoen bitartean. Ondorioz leherketa hilgarria izango litzateke. Gure fabrikanLugao Power Co.,Ltd.interblokeoak segurtasun-ezaugarri nagusi gisa tratatzen ditu, ez bigarren mailako gisa. Interblokeo hauek modu zabalean probatzen ditugu hutsegite-baldintza simulatuetan, egoera seguruan huts egiten dutela ziurtatuz.

Segurtasunerako konfigurazioak: kommutazio-diseinu ezberdinek langileen arriskuan nola eragiten duten

Bidea aTentsio handiko etengailuaazpiestazioko kommutagailuetan integratuta dago langileen segurtasunean nabarmen eragiten du. Bi konfigurazio nagusi nagusitzen dira: Airez Isolatutako Switchgear (AIS) eta Gasez Isolatutako Switchgear (GIS). Bakoitzak arrisku eta segurtasun abantaila multzo ezberdin bat aurkezten du. Diseinu egokia aukeratzea segurtasun erabaki estrategikoa da. Gure fabrikak konfigurazio bakoitzerako arriskuen ebaluazio zehatzak eskaintzen ditu, zerbitzu publikoek espazio mugak langileen segurtasunarekin orekatzen laguntzen die.

Konpara ditzagun konfigurazio hauek segurtasun-parametro nagusietan oinarrituta:

Taulak erakusten duenez, GIS teknologiak aurrerapauso handia ematen du langileen segurtasunean. KapsulatuzTentsio handiko etengailuaeta SF6z betetako metalezko itxitura batean dauden gainerako osagai guztiek, GISek kanpoko arku-distira baten arriskua ia ezabatzen du. Sistema presiopean dago, beraz, matxura bat gertatu arren, eztanda eduki egiten da, eta presioa langileengandik urruntzeko edozein isurketa bideratzeko diseinatutako presio arintzeko hodien bidez xahutzen da. Aitzitik, AIS etengailuak egitura irekietan muntatzen dira, eta lurreratzea eta interblokeoak barne hartzen dituzten arren, matxurak oraindik ere arku-distira bortitza eta arriskutsua sor dezake switchyardera hedatzen dena.

Hala ere, GIS ez dago bere segurtasun-gogoetarik gabe. SF6 gasa trinkoa da eta oxigenoa leku itxietan lekualda dezake, eta barne-akats larri batean, deskonposizio-produktu toxikoak sor daitezke. GureTentsio handiko etengailuaGIS unitateek gasak kontrolatzeko sistemak dituzte (dentsitatea eta hezetasuna) eta presioa arintzeko haizeak eta ihes-iragazkiak dituzte azpiproduktu horiek segurtasunez kudeatzeko. Gure GIS konpartimentuak ere diseinatzen ditugu, gas laginak edo osagaiak ikuskatzeko ohiko sarbidea segurtasun pertsonala babesteko ekipamendu (PPE) egokiarekin egin daitekeela ziurtatzeko. Gure fabrikak GIS funtzionamendurako segurtasun-protokolo espezifikoei buruzko prestakuntza-pakete integrala eskaintzen du, teknologiak babes handiagoa eskaintzen duen arren, mantentze-lanaren ikuspegi diziplinatua behar duela azpimarratuz.

Azken finean, utilitate batek AIS edo GIS aukeratzen duen ala ez,Tentsio handiko etengailuasegurtasun-osagai zentrala da. Gure fabrikak bermatzen du etengailuaren diseinua edozein dela ere, hornitzen dugun etengailua interblokeo, arkua itzaltzeko gaitasuna eta diagnostiko adimenarekin hornituta dagoela sare elektrikoa mantentzen duten pertsonak babesteko.

Maiz egiten diren galderak (FAQ)

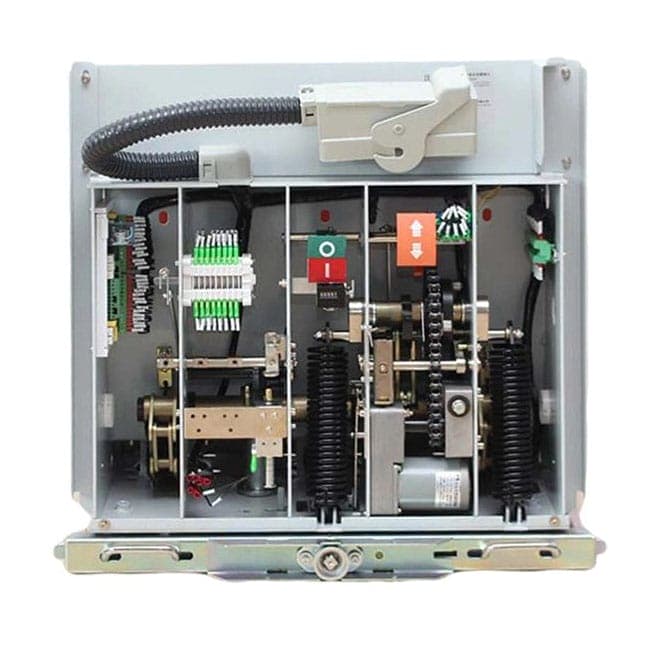

1. galdera: Zein da SF6 etengailu baten eta hutseko etengailu baten arteko desberdintasun nagusia segurtasunari dagokionez?

Erantzuna: bai SF6 bai hutseko hausleak segurtasunerako erabiltzen dira, baina euren bitartekoaren arabera desberdinak dira. SF6 etengailuek, Lugao Power Co.,Ltd.-ek bezala, SF6 gasa erabiltzen dute, propietate dielektriko bikainak eskaintzen dituena eta aproposa da goi-tentsioko aplikazioetarako (800 kV arte). Arkua ganbera itxi baten barruan daukate, baina gasak berak kontu handiz maneiatu behar du berotegi-efektuko gasa baita. Huts-hausleek hutsa erabiltzen dute dielektriko gisa, oso segurua dena eta ez du gas-tratamendurik behar, baina normalean tentsio ertainera mugatzen dira (52 kV-ra arte) hutsean etengailuaren muga fisikoak direla eta. Goi-tentsioko azpiestazioko langileen segurtasunerako, SF6-k eteteko ahalmen handiagoa eskaintzen du, baina gasak maneiatzeko eta kontrolatzeko sistema sendoak ezinbestekoak dira bere ingurumen- eta asfixia-arriskuak arintzeko.

2. galdera: Nola hobetzen du segurtasuna "Trip-Free" mekanismoak tentsio handiko etengailu batean?

Erantzuna: "Bidaiarik gabeko" mekanismoa segurtasun-eginbide kritikoa da. Bermatzen du operadore batek etengailuaren ixteko botoia eusten badu bidaia-komando bat aktibo dagoen bitartean (matxura bat dela-eta), etengailuak ixteko komandoa gainidatziko duela eta irekita egongo dela ziurtatzen du. Honek etengailuak zirkuitu akastun bat ixten eta berriro dinamizatzen saiatzea eragozten du langileak inguruan dauden bitartean. Eraginkortasunez etengailua eskuzko esku-hartzearen bidez gainditu ezin den egoera batean jartzen du, potentzialki hondamendia izan daitekeen berriro akats bat saihestuz. Diseinu hau funtsezkoa da gure fabrikako hutsegite-segurtasunaren filosofian.

3. galdera: Tentsio handiko etengailu bat ireki al daiteke urrunetik hondamendi batean langileen segurtasuna bermatzeko?

Erantzuna: Bai. Tentsio handiko etengailu modernoak SCADA edo azpiestazioen kontrol sistemen bidez urrutiko aktibatzeko gaitasunez hornituta daude. Horri esker, operadoreek etengailua distantzia seguru batetik (kontrol-gela bat) ireki dezakete larrialdi bat gertatuz gero, hala nola sute bat, lurrikara edo arku-distira mehatxu baten aurrean, inor ekipora hurbildu aurretik. Urruneko eragiketa hau azpiestazio digital modernoen funtsezko onura da, muturreko gertaeretan giza bizitzarako arriskua nabarmen murrizten baitu. Gure fabrikak komunikazio interfaze sendoak (IEC 61850) integratzen ditu urruneko funtzionamendu fidagarria bermatzeko.

4. galdera: Zer segurtasun-funtziok eragozten dute langile batek etengailu bat nahi gabe ixtea beste langile bat kubikuluaren barruan dagoen bitartean?

Erantzuna: blokeo mekanikoen eta giltzarrapoen konbinazioaren bidez ekiditen da batez ere. Etengailuaren diseinu gehienetan, etengailua ezin da "itxita" posizioan sartu zirkuitua osatuta ez badago. Gainera, mekanismoak "lurrerako" posizioa du, eta mekanikoki etengailua itxita dagoen lur-etengailua ixtea eragozten du. Azkenik, etengailuaren kontrol-zirkuituan giltzarrapo fisikoekin blokeo/etiketatze (LOTO) prozedurak erabiltzeak bermatzen du etengailua ezin dela urrunetik edo lokalki itxi mantentze-lanak egiten diren bitartean. Geruza anitzeko neurri hauek hutsegite-sistema bat sortzen dute.

5. galdera: Lugao Power Co.,Ltd. Bere Tentsio Handiko Etengailuen funtzionamendu seguruari buruzko prestakuntza ematea?

Erantzuna: Bai, prestakuntza-programa integralak eskaintzen ditugu gure salmenta osteko zerbitzuaren barruan. Prestakuntzak oinarrizko funtzionamenduaz gain, blokeo-sistemei, arku-distiraren segurtasunari, larrialdi-prozedurei eta norberaren babes-ekipoen (PPE) erabilera egokiari buruzko modulu zehatzak ere hartzen ditu. Lekuko prestakuntza eta simulazio birtualak eskaintzen ditugu, operadoreek eta teknikariek gure ekipoetan txertatutako segurtasun-mekanismoak ulertzen dituztela ziurtatzeko. Hezkuntzaren aldeko apustu hau segurtasunean bazkide izateko gure filosofiaren oinarrizko parte da, ez ekipamendu hornitzaile soilik.

Ondorioa: Lugao Power Co., Ltd-rekin Segurtasun Lankidetza.

Tentsio handiko etengailua azpiestazioen segurtasunaren heroi ezezaguna da. Akats baten haserrea eusteko gelditzen den gailua da, ikusten ez dena, eragiketa sekuentzia zorrotza betearazten duena, eta gizon-emakumeak gure mundua pizten duten milioika voltetatik fisikoki bereizten dituena. AtLugao Power Co.,Ltd., gure fabrikak ez du soilik fabrikatzenTentsio handiko etengailuaunitateak; segurtasun sistemak diseinatzen ditugu. Ulertzen dugu zehaztapen bakoitzaren eta proba-txosten bakoitzaren atzean gizaki baten ongizatea dagoela. Etenaldi-teknologiaren, interblokeoaren logikaren eta diagnostiko-adimenaren mugak gainditzeko konpromisoa hartzen dugu, gure produktuak sareak babesten ez ezik, zerbitzatzen duten pertsonak ere babesten dituztela ziurtatzeko. Segurtasuna ez da kontrol zerrenda bat; gure kultura da.

Zure azpiestazioko segurtasun azpiegitura hobetzeko prest?KontaktuaLugao Power Co.,Ltd.gaurzure egungo hausgailuen flotaren segurtasun auditoretza integrala egiteko. Gure aditu-taldeak lehendik dituzun ekipoen azterketa zehatza emango du, bertsio berritzeak gomendatuko ditu eta zure langileentzako prestakuntza-plan pertsonalizatua garatuko du. Doako hasierako kontsultak eta pakete tekniko zabala eskaintzen ditugu, plano zehatzak eta segurtasun-eskuliburuak biltzen dituena.Eskatu orain zure doako segurtasun-kontsulta Lugao Power Co.,Ltd-i. eta ziurtatu zure azpiestazioa Goi Tentsioko Circuit Breaker segurtasun-teknologiako onenarekin hornituta dagoela.
