Zein dira barruko eta kanpoko goi-tentsioko hutseko etengailuen arteko aldeak?

Potentzia banatzeko sistema modernoetan, hutseko etengailuak (VCB) funtsezko ekipoak dira elikadura-horniduraren segurtasuna eta egonkortasuna bermatzeko. Haien funtzio nagusia matxuretan korrontea azkar etetea eta lineak isolatzea da, ekipoen kalteak eta eskala handiko elektrizitate etenaldiak saihestuz. Hala ere, erosketa- eta ingeniaritza-langile askok sarritan nahastu egiten dira barruko eta kanpoko VCBen arteko desberdintasunekin ereduak hautatzerakoan. Biek hutsean arkua itzaltzeko teknologia erabiltzen badute ere, zergatik daude diseinu desberdintasun nabarmenak? Eta nola aukeratu behar da proiektuaren eszenatokietan oinarrituta?

Potentzia-ekipamenduen fabrikatzaile profesional gisa, Lugao Power-ek, barruko eta kanpoko Vacuum Circuit Breaker produktuak konbinatuz, bien arteko desberdintasun nagusiak, diseinu-ezaugarriak eta agertoki aplikagarriak hausten ditu ekipamendu egokia erraz aukeratzen laguntzeko.

Zer da Hutseko Circuit Breaker (VCB)?

Hutseko etengailuak hutsa erabiltzen du arkuak itzaltzeko medio eta isolatzaile gisa. Arku elektrikoa itzaltzeko hutseko ingurunea erabiltzen dute, horrela zirkuitua kontrolatu eta babestuz. Horrek petrolioa edo SF6 gasa erabiltzea saihesten du, seguruagoa eta ingurumena errespetatzen duena. Zentral elektrikoetan eta azpiestazioetan asko erabiltzen dira, batez ere maiz funtzionatzea eskatzen duten aplikazioetan.

Horiek bereizteko modurik oinarrizkoena instalazio-ingurunea da. Hutseko etengailuak bi kategoriatan banatzen dira nagusiki: Barruko tentsio handiko hutseko etengailuak: Barneko ingurune itxietan eta kontrolatuetan erabiltzeko egokiak, kommutagailu estandarrekin bateragarriak eta barruko funtzionamendu-baldintza egonkorrak betetzen dituztenak.

Kanpoko tentsio handiko hutseko etengailuak: kanpoko hainbat ingurunetan erabiltzeko egokia, eguraldi-baldintza txarrak kezkatu gabe.

Barruan zein kanpoan, goi-tentsioko hutseko etengailuek arkua itzaltzeko printzipio bera partekatzen dute, baina haien egitura, babesa eta isolamendu-diseinuak guztiz pertsonalizatuta daude eszenatoki desberdinetara egokitzeko.

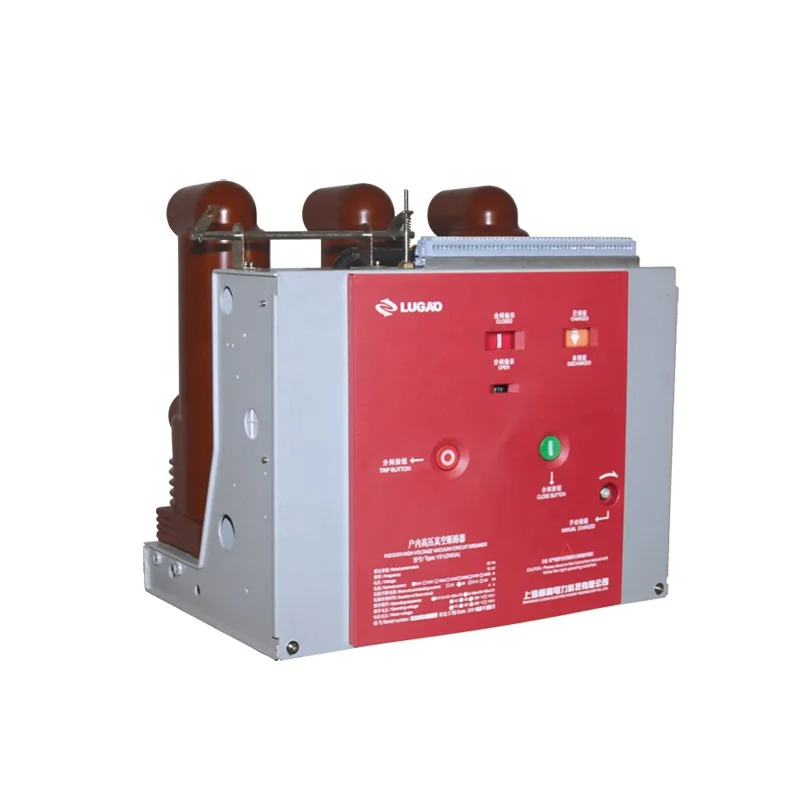

Barruko hutseko etengailuak (VS1 seriea)

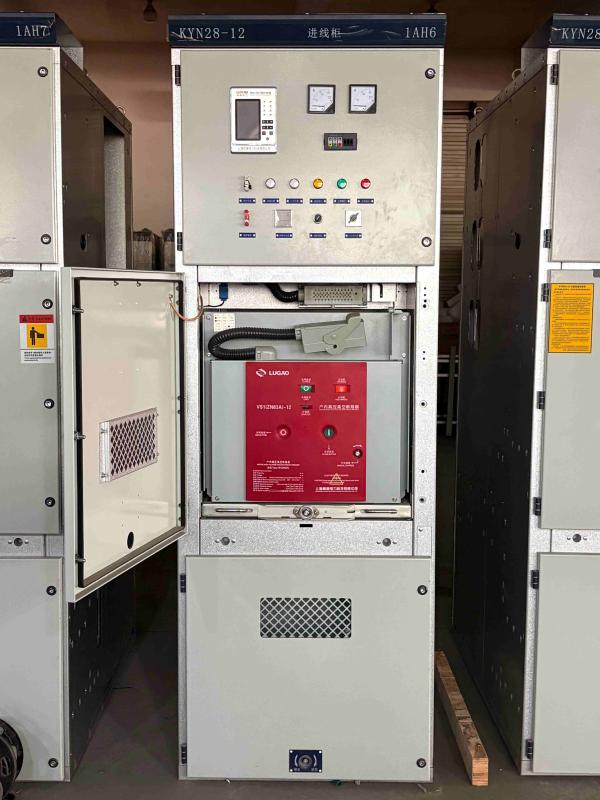

Barruko VCB etengailu mota ohikoena da, normalean espazio itxietan instalatuta, hala nola kommutagailuak eta barruko azpiestazioetan. Lugao Power-en barruko hutseko etengailuak armairuetan muntatutako diseinuen adibide tipikoa dira. Eragiketa-mekanismoa etengailuaren gorputzean integratuta dago, eta horri esker, instalazio finkoko unitate gisa ez ezik, propultsio-mekanismo dedikatu batekin ere erabil daiteke orga-unitatea osatzeko. Zirkuitu nagusiaren atalak erabat zigilatutako poloak erabil ditzake etengailuaren miniaturizazioa eta mantentzerik gabeko funtzionamendua lortzeko. KYN28A-12 bezalako konmutagailuekin horni daiteke, eta mota finkoko unitateak XGN serieko konmutagailuekin ere horni daitezke.

Diseinu Ezaugarriak

1. Egitura modular trinkoa, Kudeaketa Estandarra moldagarria

Barruko VCB-ren neurriak KYN28 bezalako switchgear estandarren neurrien arabera diseinatuta daude. Egitura modular bat hartzen du, kabinetean zuzenean txertatzea ahalbidetzen duena instalatzeko, barruko potentzia banatzeko espazioaren erabilera maximizatuz. Lugao barruko Hutseko Circuit Breaker hutsean etengailua, funtzionamendu-mekanismoa eta kontrol-unitatea integratzen ditu. Aurrealdeko panela irekitzeko eta ixteko botoiekin eta egoera adierazleen argiekin hornituta dago operadoreek funtzionamendu eta monitorizazio erosoa izan dezaten.

2. Oinarrizko Babesaren Balorazioa, Barne Ingurune Garbietarako egokia

Barne-ingurune lehor, euririk gabeko eta UVrik gabeko batean instalatuta dagoenez, barruko VCB-ren babes-maila IP20~IP40 da normalean, hatzekin eta tresnekin ustekabeko ukipenetik eta hauts-kantitate txikiekin soilik babestu behar da, eguraldi-baldintza gogorrei aurre egin beharrik gabe.

3. Epoxi Erretxina Isolamendu Egitura, Kabinete Funtzionamendu Baldintzetarako egokia

Barruko VCB-ren arku-itzaltzeko ganbera erretxin epoxiko mahukekin kapsulatzen da, fasez fase eta fasez lurrerako isolamendua eskaintzen duena, etengailuaren barruko ingurune lehor eta garbirako egokia. Tamaina trinkoa da eta isolamendu fidagarria eskaintzen du.

4. Konmutagailuen bidez lortutako segurtasun isolamendua

Barruko VCBk berak ez du etengailu deskonektore ikusgairik; Segurtasun-isolamendu funtzioa konmutagailuaren lurrerako etengailuaren eta deskonektorearen etengailuaren bidez lortzen da, armairu interblokeatzeko babes integrala duten eszenatokietarako egokia.

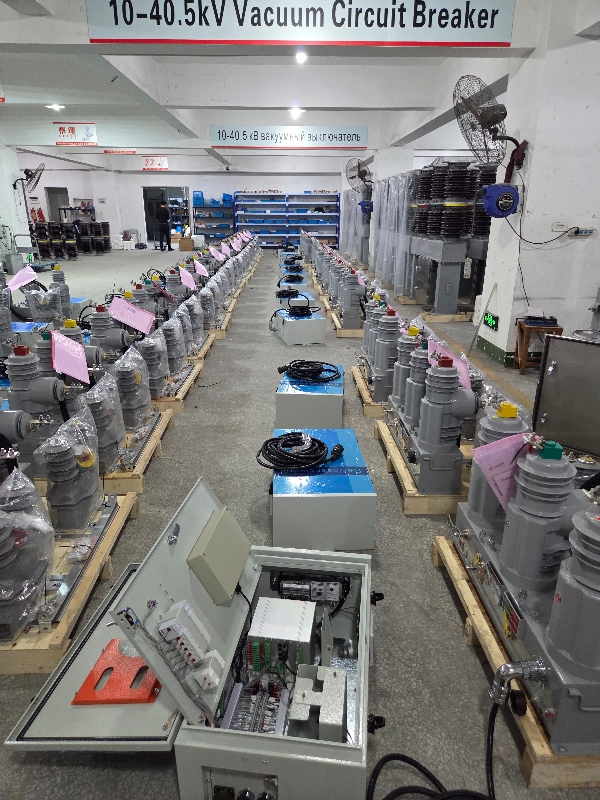

Kanpoko hutsezko etengailuak (ZW32 seriea)

Kanpoko VCBak aire zabalean egon behar dira denbora luzez, eguzkia eta euria, tenperatura-desberdintasun handiak eta hautsaren kutsadura bezalako baldintzei aurre eginez, haien diseinuak iraunkortasuna eta babesa azpimarratzen ditu. Lugao Electric-en kanpoko VCB-ek tamaina txikia, pisu arina, kondentsazioaren aurkako propietateak eta mantentzerik gabeko funtzionamendua dute:

Diseinu Ezaugarriak

1. Zigilazio handiko hiru faseko post-mota guztiz itxitako egitura

Kanpoko hutseko etengailuek guztiz zigilatutako diseinua hartzen dute, IP65 eta hortik gorako babes maila lortuz. Erabat iragazgaitzak, hautsaren aurkakoak eta kondentsazioaren aurkakoak dira, euri, elurretan eta hautsez betetako inguruneetan funtzionamendu egonkorra ahalbidetzen baitute denbora luzez. Tenperatura altuen, UV erradiazioen eta zahartzearen aurrean ere erresistenteak dira, kanpoko eguraldi aldaketek eragin gabe.

2. Creepage Distantzia Handia Silikonazko Gomazko Butxak Isolatzaileak

Kanpoko Hutseko Circuit Breaker-ek silikonazko kautxuzko (edo zeramikazko) ​​aterki-gona motako zuhaixka isolatzaileak erabiltzen dituzte. Barruko erretxina epoxiko buxinekin alderatuta, horrek ihesaren distantzia handiagoa eskaintzen du, kanpoko ingurune heze eta kutsatuetan distira isurtzea saihesten du eta UV zahartzearen aurkako erresistentzia handiagoa eskaintzen du.

3. Eragiketa eroso eta malguak segurtasuna bermatzen du. Lugaoko kanpoko Hutseko Etengailuak eskuz, elektrikoki edo urrunetik funtziona daitezke. Argi eta garbi ikusten diren deskonexioak eskaintzen dituzte, mantentze-lanetan isolamendu elektriko fidagarria bermatuz, deskonexio-etengailu gehigarririk beharrik gabe, eta kanpoko inguruneetarako egokiak dira etengailu itxirik gabe.

4. Kanpoko agertokietara molda daitezkeen instalazio-aukera malguak. Kanpoko VCB-ek hainbat instalazio-metodo onartzen dituzte, zutoinetan eta lurrean muntatutako instalazioak barne, barruko banaketa-gela dedikatu baten beharra ezabatuz. Hori dela eta, bereziki egokiak dira maiz funtzionatzen duten tokietarako.

Barruko eta Kanpoko Hutseko Etengailuen arteko Desberdintasunen Konparazio Taula

Nola aukeratu Hutseko Circuit Breaker egokia zure proiekturako?

VCB bat hautatzerakoan, arreta jarri hiru alderdi nagusitan: instalazio-ingurunea, babes-eskakizunak eta mantentze-egoerak:

1. Instalazio-inguruneari lehentasuna ematea. Ekipamendua espazio itxi batean instalatzen bada, esate baterako, barruko konmutagailu edo banaketa-gela batean, nahikoa da barruko VCB bat, kostu txikiagoak eta bateragarritasun hobea eskainiz. Hala ere, kanpoko aireko linea edo zutoinetan muntatutako eszenatokietarako, kanpoko VCB bat hautatu behar da; bestela, euriak, kondentsazioak eta kutsadurak azkar kaltetuko ditu ekipoak.

2. Ingurunearen larritasuna baloratzea. Ingurune oso kutsatu eta korrosiboetarako, hala nola kostaldeko eremuetan eta industria kimikoen parkeetan, barruko inguruneek ere babes-maila handiko barruko VCB-ak lehenetsi beharko lituzkete. Kutsadura handia duten kanpo-eremuetan, ihes-distantzia handia eta kanpoko VCB antifouling-ak hautatu behar dira.

3. Mantentze-beharrak kontuan hartu. Kanpoko urruneko agertokietarako, lehenetsi kanpoko VCB-ak deskonexio-etengailu integratuekin eta mantentzerik gabeko diseinuekin, tokiko mantentze-lanak murrizteko. Barruko agertokietarako, hautatu barruko VCB eredu egokia etengailuaren konfigurazioan oinarrituta.

20 urte baino gehiagoko fabrikazio esperientzia duen fabrika gisa, Lugao Power-ek zure proiektuaren tentsio mailan, korronte-parametroetan eta instalazio-ingurunean oinarritutako VCB hautapen soluzio pertsonalizatuak eskain ditzake, ekipamendu egokienarekin bat egiten lagunduz.

Ohiko galderak: Barruko eta Kanpoko Hutseko Circuit Breaker

1.Erabili al dezaket barruko VCB kanpoan kostuak aurrezteko?

Hau ez da gomendagarria. Barruko hutseko etengailuek kanpoan erabiltzeko beharrezkoak diren ezaugarriak ez dituzte, hala nola, euriarekiko erresistentea, UVarekiko erresistentea eta kutsaduraren aurkako isolamendua. Horrek segurtasun arriskua dakar eta bermea baliogabetuko du.

2.VCB eredu berak funtziona dezake barruko zein kanpoko proiektuetarako?

Ez dira trukagarriak. Hutsean hausteko teknologia bera erabiltzen badute ere, haien diseinu mekanikoak eta isolamenduak ingurune jakinetarako egokituta daude. Mota okerra erabiltzeak kalte goiztiarrak eta segurtasun arriskuak ekar ditzake.

3.Kanpoko VCBek mantentze-lanak behar al dituzte?

Lugaoko kanpoko hutseko etengailuak guztiz itxita dagoen egitura batekin diseinatuta daude, eta mantentze-lan baxuko edo mantentzerik gabeko funtzionamendua ahalbidetzen du. Hala ere, isolatzaile-egoeraren aldizkako ikuskapena gomendatzen da.

4.Barruko eta kanpoko VCBetarako hautatze logika berdinak al dira 10kV eta 35kV-rako?

Logika berdina da, lehenik eta behin, zehaztu instalazio-ingurunea, hautapen-printzipioa aldatu gabe geratzen da tentsio-maila edozein dela ere.

5.Bi VCB moten artean prezio-alde handia al dago?

Tentsio eta korronte zehaztapen berdinetarako, kanpoko VCBak barrukoak baino garestiagoak dira. Hau da kanpoko ereduak eguraldiarekiko erresistentea den isolamendu handia, guztiz zigilatutako egitura iragazgaitza eta oskol lodiagoa erabiltzen duelako, fabrikazio eta material kostu handiagoak eragiten dituelako.
