Zeintzuk dira XL-21 potentzia banatzeko armairuaren egitura-ezaugarriak eta mantentze-metodoak?

Egiturazko ezaugarriak

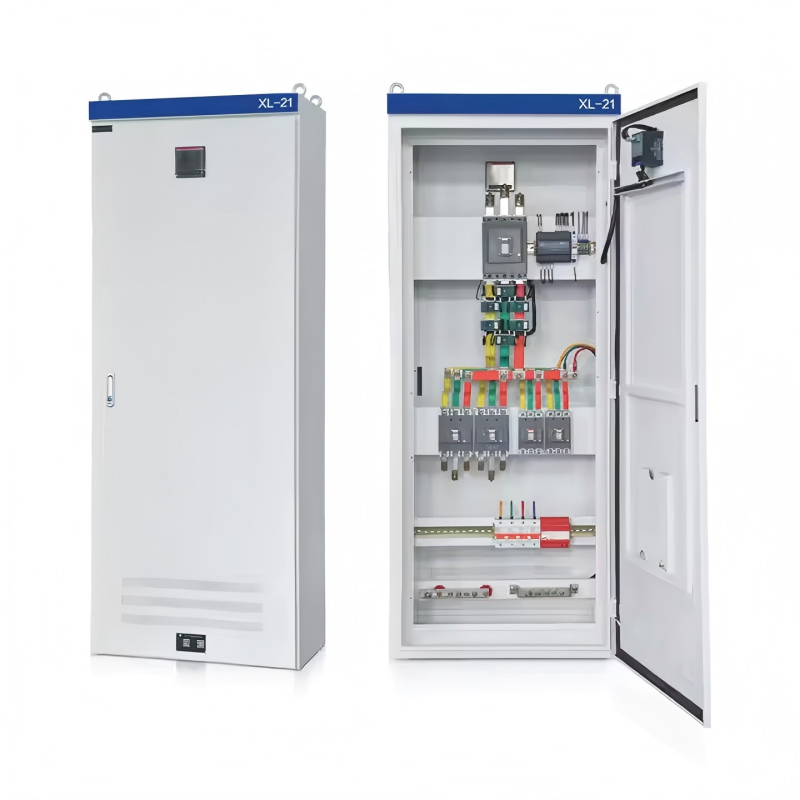

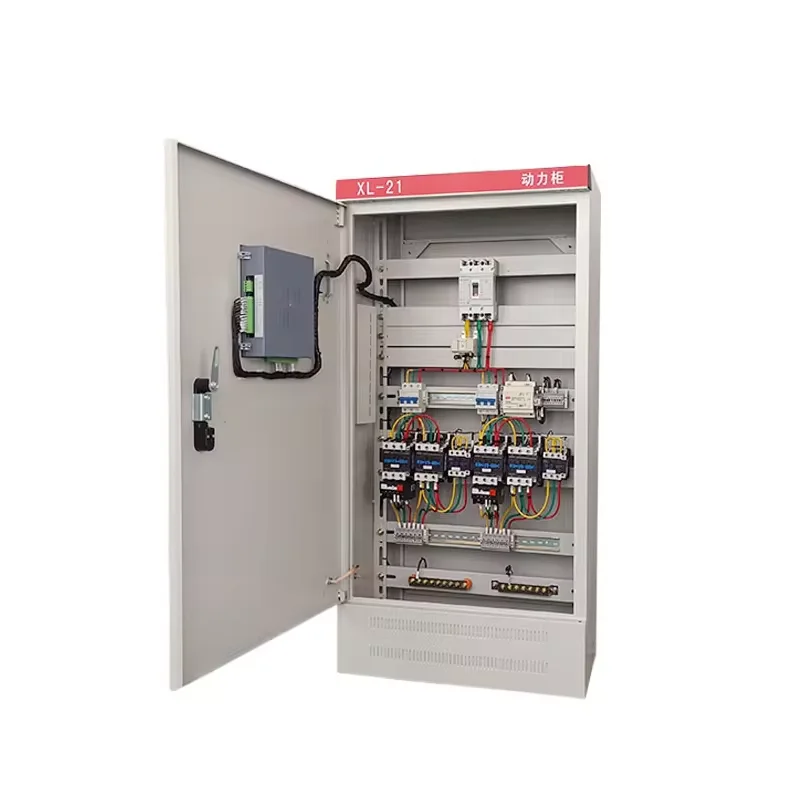

XL-21 tentsio baxuko potentzia banatzeko armairua industria- eta meatze-enpresetan potentzia banatzeko erabiltzen da nagusiki, 50 Hz arteko AC maiztasunak eta 500 V-rainoko tentsioak dituzten sistema trifasikoak, hiru harilak eta trifasikoak erabiliz, baita argiztapen elektrikorako ere. Altzairuzko plaka tolestuz eraikitako itxitura itxi bat da. Labana-etengailuaren funtzionamendu-heldulekua goiko eskuineko aurreko zutabean dago, potentzia aldatzeko. Banaketa-panelean voltmetro bat instalatzen da busbar tentsioa adierazteko. Sarrerako ateak barneko osagai guztiak agerian uzten ditu ikuskapen eta mantentze errazetarako. Banaketa-armairu honek punta-puntako osagaiak erabiltzen ditu, eta, ondorioz, diseinu trinkoa, mantentze erraza eta kableatuaren konfigurazio malguak lortzen dira. Aire etengailuez eta zirkuitulaburrak babesteko fusibleez gain, armairuak kontaktoreak eta errele termikoak ere baditu. Aurrealdeko ateak botoiak eta argi adierazleak hartzen ditu.

Erabilera eta Mantentzea

• Instalatu edo berritu ondoren, eta martxan jarri aurretik, elektrizitatea banatzeko kutxak honako ikuskapen eta proba hauek egin behar ditu (errebisioaren osteko ikuskapenak eta probak berrikuspenaren izaeraren araberakoak dira).

• Egiaztatu elektrizitatea banatzeko kutxa barruan instalatutako ekipo elektrikoa eta bigarren mailako kableatuak marrazkien eskakizunekin bat datozela.

• Egiaztatu funtzionatzeko erabiltzen diren aizto-etengailuak eta etengailuak malguak eta itsatsirik ez daudela.

• Egiaztatu ekipo elektrikoa ondo ukituta dagoela eta aurreikusitako funtzionamendu-baldintzak betetzen dituela.

• Egiaztatu elektrizitatea banatzeko kutxa objektu arrotzrik gabe dagoela eta osagaiak finkatzen dituzten torlojuak ez daudela solte.

Ingurune Operatiboa

• Giro-tenperatura: -50 °C eta +40 °C artean, 24 ordutan zehar batez besteko tenperatura +36 °C baino gehiago ez delarik;

• Altuera: 2000m baino gehiago ez;

• Hezetasun erlatiboa: % 50 ez gainditzea +40 °C-ko giroko airearen hezetasunarekin;

                             Hezetasun erlatibo handiagoa onartzen da hezetasun baxuagoetan (adibidez, % 90 +20 °C-tan), eta kondentsazio moderatua onartzen da tenperaturaren gorabeherak kontuan hartzeko.

• Gailua bertikalarekiko 5° baino gehiagoko inklinazioarekin instalatu behar da. Gailua bibrazio, inpaktu eta korrosio larririk gabeko toki batean instalatu behar da.
