Zeintzuk dira MNS tentsio baxuko kommutagailu erretiragarrien mota eta diseinu desberdinak?

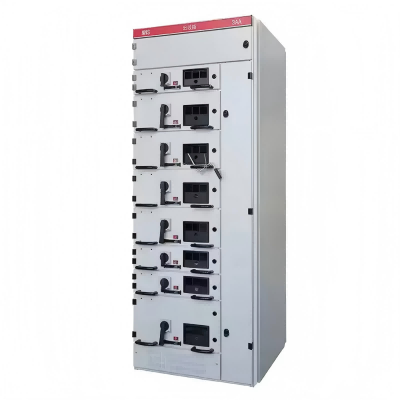

LugaoMNS-ren tentsio baxuko etengailu erretiratu daitekeen markoak C formako materiala erabiltzen du 25 mm-ko modulu batekin, konektoreen bidez konektatzen dena armairu-egitura eta tiradera-unitate ezberdinak eratzeko hainbat beharretarako. MCC armairuak indar handiko eta suaren aurkako ingeniaritza plastikozko osagaiak erabiltzen ditu segurtasuna hobetzeko. Gainera, funtzio-panelak atzerriko modeloetatik aldatzen dira eta 200 mm-ko modulu batekin konbinatzen dira, PC eta MCC kabinete diseinu mistoetarako egokiagoa bihurtuz. Unitate erretiragarriek eta armairuaren gorputzek interblokeatzeko gailu fidagarri bat dute, etengailua piztuta dagoenean karga aldatzea saihesteko, segurtasuna areagotuz. Armairua, oro har, hotzean ijetzitako altzairuzko plakekin muntatzen da pasibazio tratamenduaren ondoren, baina aluminioz estalitako altzairuzko plakak ere erabil daitezke erabiltzaileen eskakizunen arabera.

• Etengailu motak

1. Armairu hartzaileak eta autobusak lotzeko

Etxeko eta nazioarteko marko motako etengailuak, hala nola RMW1, CW1, NA1, DW45, CDW7, MT eta E serieak, etengailu nagusi gisa erabiltzen dira jasotzeko edo bus-lotura funtzioak emateko. 2. Power Center Kabinete (PC)

Potentzia-banaketak etxeko eta nazioarteko armairuetan muntatutako etengailuak erabiltzen ditu, hala nola DW45, NA1, CDW7MT eta E serieak.

3. Motor Kontrol Zentroa (MCC)

Tiradera handiz eta txikiz osatuta, zirkuitu bakoitzaren etengailu nagusiak hausteko ahalmen handiko kaxa moldeko etengailu bat edo fusibleak dituen karga etengailu birakaria erabiltzen du.

4. Potentzia Erreaktiboa Konpentsatzeko Kabinetea

• Tiradera mota

Bost tamaina daude eskuragarri, guztiak 8E (200 mm) altueran oinarrituta. Diseinu modularrak 1800 mm-ko osagaien instalazioaren altuera eraginkorra ahalbidetzen du, armairuaren diseinu orokorra errazagoa eta estetikoki atseginagoa izatearen ondorioz. •8E/4: 4 tiradera-unitate paraleloan muntatuta 200 mm-ko altuera, 150 mm-ko zabalera eta 400 mm-ko sakonera dituen espazio batean.

•8E/2: 2 tiradera-unitate paraleloan muntatuta 200 mm-ko altuera, 300 mm-ko zabalera eta 400 mm-ko sakonera dituen espazio batean.

•8E: 200 mm-ko altuera, 600 mm-ko zabalera eta 400 mm-ko sakonera dituen espazio batean muntatutako tiradera-unitate bat

•16E: 1 tiradera-unitate 400 mm-ko altuera, 600 mm-ko zabalera eta 400 mm-ko sakonera dituen espazio batean muntatuta.

•24E: 600 mm-ko altuera, 600 mm-ko zabalera eta 400 mm-ko sakonera dituen espazio batean muntatutako tiradera-unitate bat.
