Zeintzuk dira GCS tentsio baxuko etengailu-armairuaren erabilera-planak?

Zeintzuk dira GCS tentsio baxuko etengailu-armairuaren erabilera-planak?

Zirkuitu nagusiaren planoa

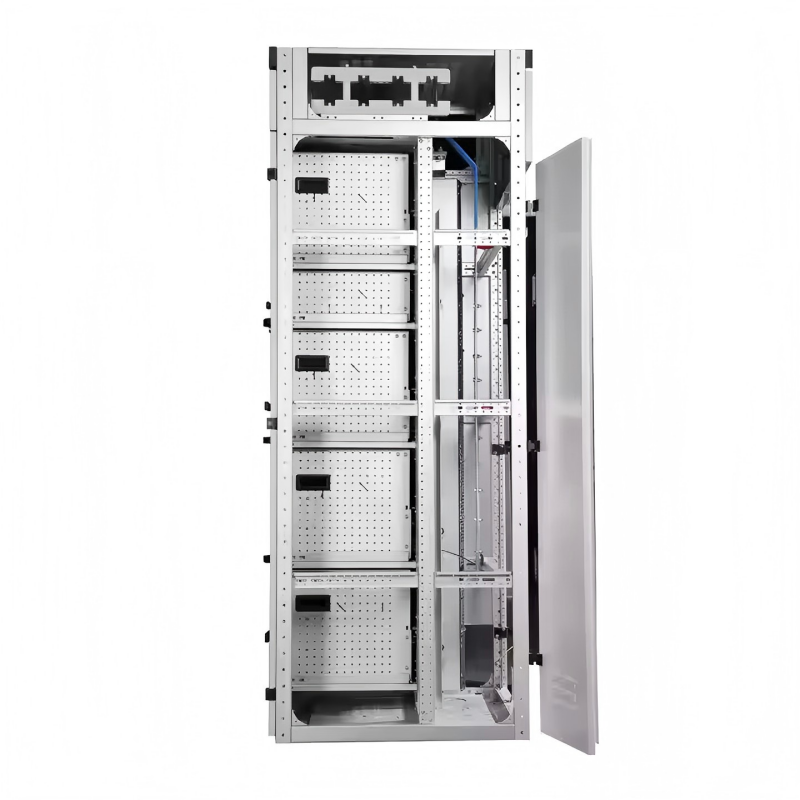

  GCS kabinetearen zirkuitu-plano nagusiak 32 talde eta 118 zehaztapen ditu, zirkuitu laguntzaileen kontrol eta babes-aldaketetatik eratorritako planoak eta zehaztapenak kenduta. Elektrizitate-sorkuntza, elikadura-hornidura eta beste botere-erabiltzaile batzuen beharrak barne hartzen ditu, 5000A-ko lan-korronte nominalarekin, 2500kVA edo beheragoko banaketa-transformadoreak aukeratzeko egokia. Kondentsadoreak konpentsatzeko armairuak potentzia-faktorea hobetzeko eta energia-horniduraren beharrak asetzeko diseinatuta daude, eta erreaktoreen armairuak inbertsio integralaren beharrak kontuan hartzeko diseinatuta daude.

Zirkuitu osagarrien planoa

  GCS zirkuitu laguntzaileen atlasean 120 zirkuitu osagarri daude. DC eragiketa zatiaren zirkuitu osagarrien planoa zentral elektrikoen azpiestazioetako behe-tentsioko planta (estazio) sistemarako erabiltzen da batez ere. 200MW eta beheragoko eta 300MW eta goragoko unitate baxuko tentsioko plantarako egokia da, laneko (etenean) elikadura-lerroaren kontrol-modu orokorra, potentzia-jarioa eta motor-elikadura.

  AC eragiketa zatiaren plan osagarria fabriketan, meategietan, enpresetan eta goi-eraikinetako azpiestazioen behe-tentsioko sistemarako erabiltzen da batez ere. 6 konbinazio egokiak daude hornidura bikoitzeko funtzionamendua kontrolatzeko. Ez dago interblokeo elektrikoaren egonean jaurtiketa automatikoa, auto-berreskuratzea eta beste kontrol-zirkuitu batzuk, zuzenean ingeniaritza diseinuan erabil daitezkeenak.

  DC kontroleko elikadura hornidura DC 220V edo 110V da, eta AC kontrol hornidura AC 380V edo 220V. Tiradera-unitatez osatutako armairu osoa da. 220V-ko kontrol-hornidura kabinete honetako kontrol-transformadore dedikatuz elikatzen den kontrol publikoko elikadura-horniduratik dator. Kontrol publikoko elikadura-hornidurak lurrerik gabeko kontrol-transformadore bat erabiltzen du, eta 24V-ko elikadura-iturri bat erreserbatuta dago egungo seinale-argi ahulak behar direnean erabiltzeko.

  Watt-ordu-neurgailuaren instalazio-kokapena, tentsio-seinalearen sarrera-metodoa eta beste instalazio eta erabilera-baldintzak zirkuitu osagarrien diagramako "Prestaketa-jarraibideak" zehazten dira.

Busbarra nagusia

Busbarren egonkortasun termiko dinamikoa hobetzeko eta kontaktu gainazalaren tenperatura igoera hobetzeko, ekipo guztiek TMY-T2 serieko kobrezko barra gogorrak erabiltzen dituzte. Kobrezko busbarrak luzera osoko estanpatuta daude, eta luzera osoko zilarrezko kobrezko barrak ere erabil daitezke. Barra horizontala eta barra bertikala armairuko busbar isolatzeko gelan instalatzen dira hurrenez hurren. Lurreratze neutroko barrak kobrezko barra gogor bat erabiltzen du. Lurreko neutro horizontala (PEN) edo lurra + neutroa (PE+N) konektatuta dago.

Etengailu nagusia

630A edo gehiagoko elikadura-lerroetarako eta elikadura-etengailuetarako, DW45 seriea hautatzen da batez ere, eta DW48 seriea, AE seriea, 3WE edo ME seriea ere hauta daiteke. Beharrezkoa izanez gero, inportatutako M seriea edo F seriea ere hauta daiteke.

630A azpitik elikadura eta motor kontrolatzeko etengailuetarako, Wang An-ek TG seriea eta CM1 seriea hautatzen ditu. NM seriea, CDM seriea, TG30 seriea eta beste moldatutako kaxa etengailuak.

Zirkuitu nagusiaren egonkortasun dinamikoa hobetzeko, GCS serieko busbar besarkada bereziak eta isolamendu euskarriak diseinatu dira. Erresistentzia handiko burko material sintetikoz eginak daude, isolamendu-indar handia, auto-itzaltzeko errendimendu ona eta egitura berezia dutenak.

Unitate funtzionalen partizioen, entxufeen eta kableen buruen tenperatura-igoera murrizteko, GCS armairu egokitzaile berezia diseinatu da. Egokigailuak edukiera handia du eta tenperatura igoera baxua du.

Diseinu sailak errendimendu hobea eta teknologia aurreratuagoa duten osagai elektriko berriak hautatzen baditu erabiltzailearen beharren arabera, GCS serieko armairuek aldakortasun ona dute eta ez dute zailtasunik sortuko fabrikazioan eta instalazioan, osagai elektriko eguneratuen ondorioz.

Osagai elektrikoen hautaketa

GCS armairuek teknologia aurreratuarekin, errendimendu handiko eta egonkortasun adierazleekin osagai elektrikoak erabiltzen dituzte batez ere, eta Txinan masiboki ekoitzi daitekeen inportatutako teknologia erabiltzen dute.
